유리반응기

Glass Reactor



1. 유리반응기(Glass Reactor)란?


 일반적으로 유기합성에 사용되는 반응장치로 반응기에 열을 가하거나 반대로 냉각을 하여 물질의 농축, 증류, 반응을 하는데 주 목적을 가지고 있다. 이때 반응기 내부에 교반(agitation)도 병행된다. 주로 제약회사에서 많이 사용되며 전자재료, 정밀화학 등에서도 사용된다.


2. Material of Glass


Borosilicate 3.3의 성분

  > SiO2 81 wt%

  > B2O3 13 wt%

  > Na2O 4 wt%

  > AI203 2 wt%


Borosilicate 3.3의 특성

다른 재질에 비해 열 충격에(Thermal shock) 강하다

Mean liner thermal expansion coefficient: α20/300 = 3.3 x 10-6 K-1
Permissible thermal shock temperature(∆T) : 110 degree C

일반적으로 사용되는 (e.g. 음료수병 등등) 재질은 soda lime으로 열충격에 매우 약하나  Borosilicate 3.3을 반응기에 적용하여 급격한 발열반응이나 초저온 반응에서도 사용할 수 있다.

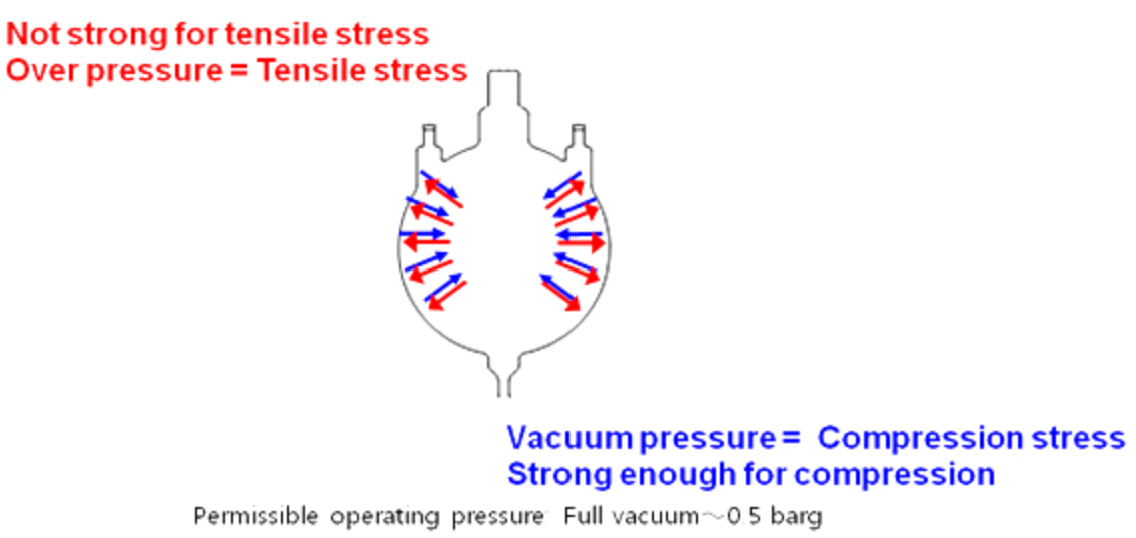

Operating Pressure

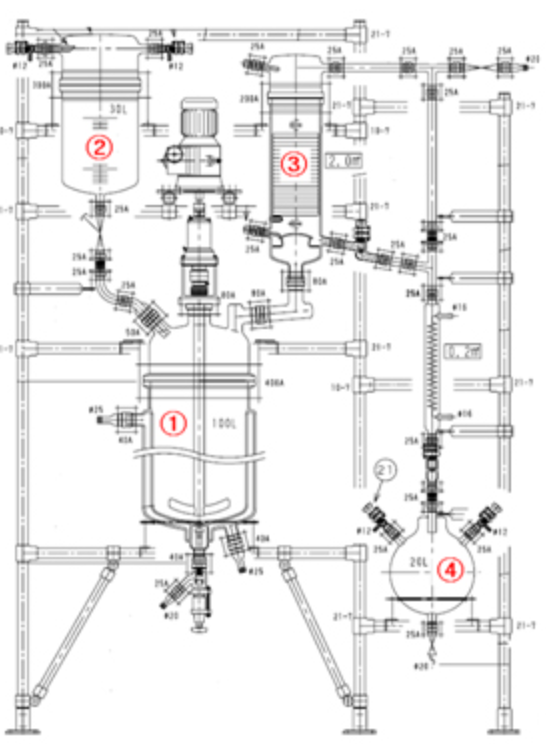

3.  유리반응기(Glass Reactor)의 기본 구조



가장 일반적인 형태로 다음과 같이 구성된다.
① Reaction vessel
② Feed vessel
③ Condenser
④ Receiver vessel


 사용자의 요청에 의해 다양한 형태의 반응기 설계가 가능하다.

(e.g. Vacuum manifold, phase separator, horizontal condenser 등….)
