Phase Separation & Interface Detection
Aquasant는 배치부터 연속 공정까지, 액체-액체 사이의 계면을 정밀하게 감지·측정하여 안정적인 상분리와 공정 자동화를 지원합니다.
Aquasant는 배치부터 연속 공정까지, 액체-액체 사이의 계면을 정밀하게 감지·측정하여 안정적인 상분리와 공정 자동화를 지원합니다.
배치형 계면 감지센서는 서로 섞이지 않는 두 액체의 계면을 배출하여 정밀 감지하여 정확한 분리 및 배출 시점을 판단하는 측정 시스템입니다. TSS80 센서와 mipromex MIQ 평가 장치를 통해 액체의 상태 변화를 빠르고 안정적으로 감지하며, 작업자의 육안 확인이나 감에 의존하지 않고 실제 공정 상태에 기반으로 배출 시점을 결정할 수 있습니다. 또한 에멀전층, 상전환(Phase Reversal), 센서 위치 등 다양한 분리 조건에서도 안정적인 계면 감지를 지원하여 배치 상분리 공정의 자동화와 안정적인 배출 제어에 활용할 수 있습니다.

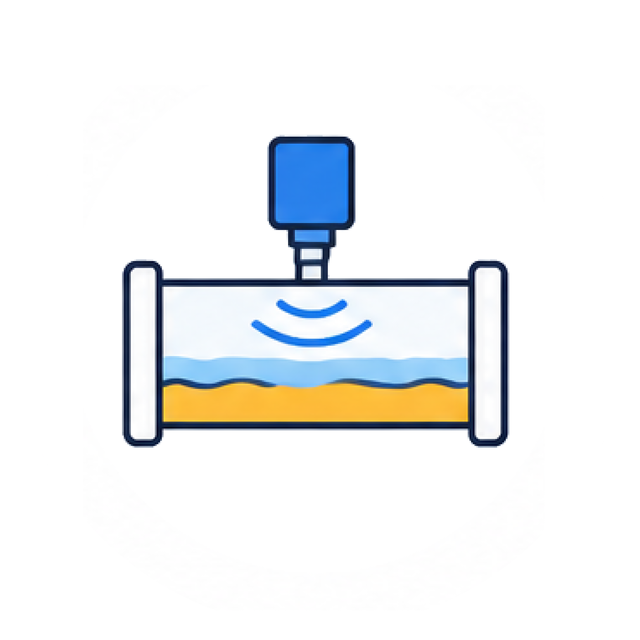

계면 및 통과 시점 감지
|
서로 섞이지 않는 두 액체의 계면과
통과 시점을 정밀하게 감지합니다.

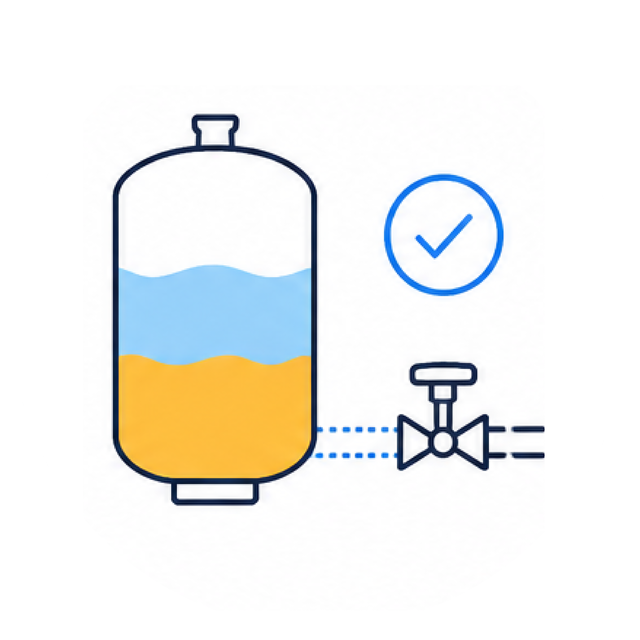

자동 배치 상분리
|
측정 신호를 기반으로 분리 및 배출 시점을
판단하여 배치 공정 자동화를 지원합니다.

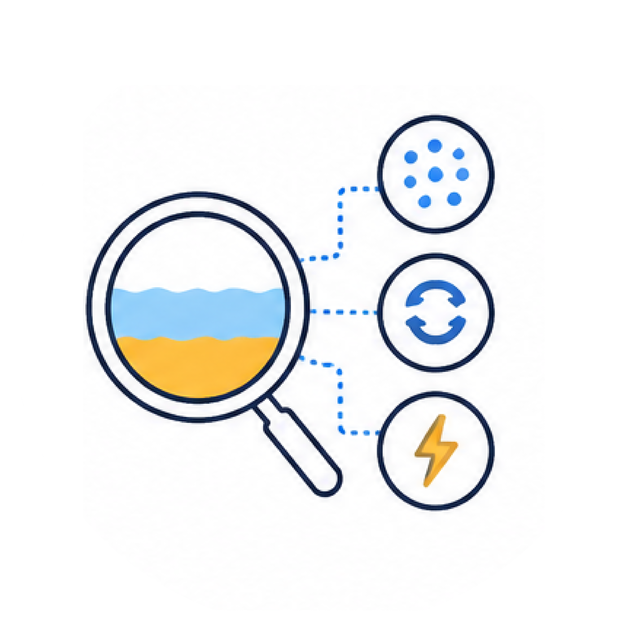

다양한 분리 상태 감지
|
에멀전층, 상전환 및 액체 특성 변화를
다양한 공정 상태에 대응합니다.

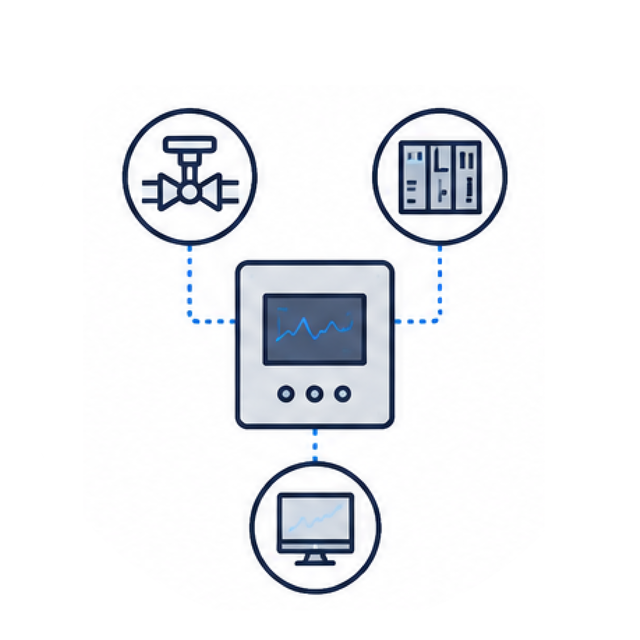

공정 시스템 연계
|
센서와 MIQ 평가 장치를 밸브 및
기존 제어 시스템과 연계할 수 있습니다.
배치 상분리 자동화
Aquasant 시스템은 교반 탱크, 디캔터, 반응기 등에서 배치 공정 후 형성되는 두 액체상을 자동으로 분리할 수 있도록 지원합니다. 제품별 측정값을 미리 알고 있거나 복잡한 한계값을 설정하는 방식에 의존하지 않고, 실제 측정 신호의 변화를 기반으로 상분리 상태를 평가하여 첫 분리 공정부터 안정적인 자동화를 구현할 수 있도록 설계되었습니다.
✔ 작업자 육안 확인 최소화
✔ 상분리 및 배출 시점 자동 판단
✔ 공정 시간 단축
✔ 제품 손실 및 오분리 감소
✔ 반복 공정의 재현성 향상

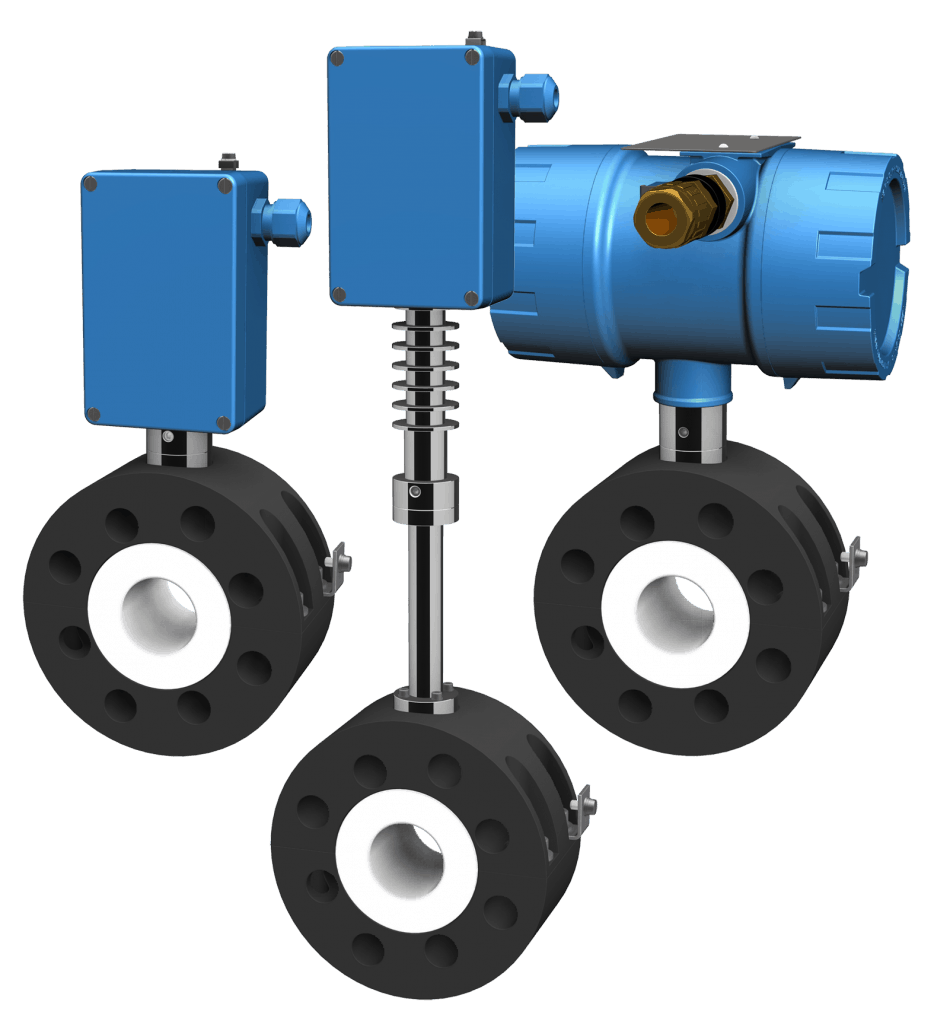

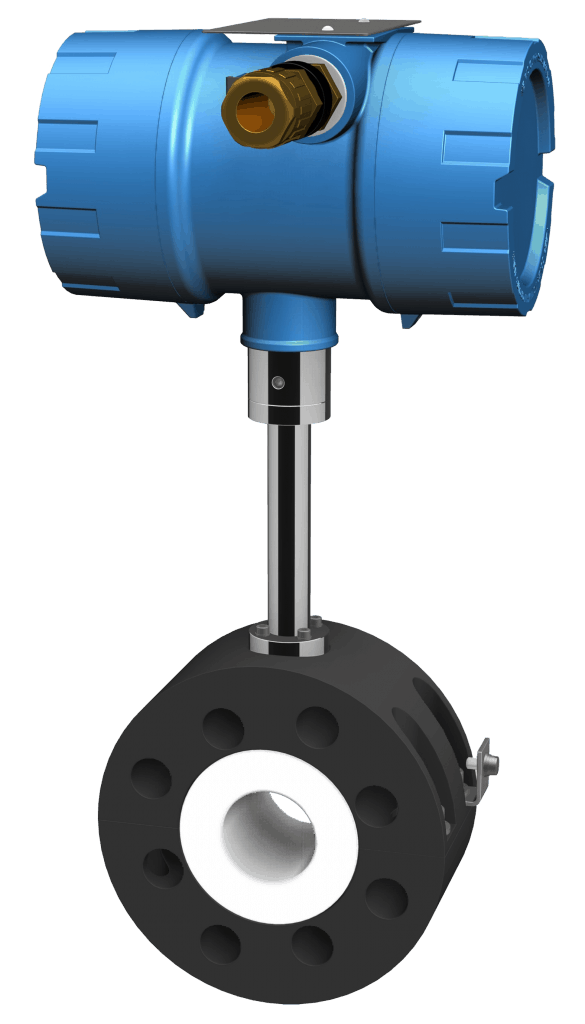

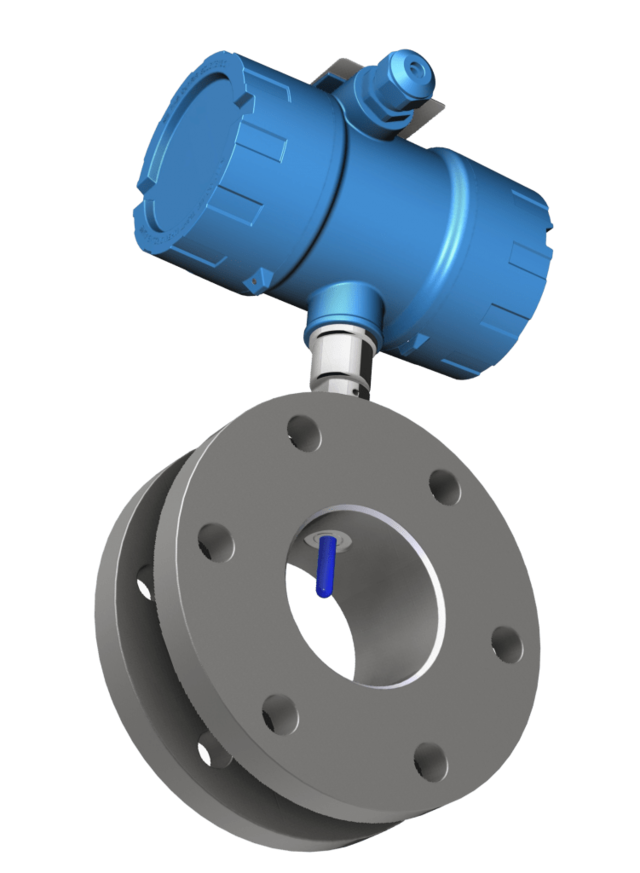

TSS80 Tube Sensor
고객의 공정 조건에 맞춰 구성되는 배관형 센서로, 배관을 통과하는 서로 다른 액체의 계면을 자동 감지합니다.
[Nominal Diameter] DN 32/40, 50, 80, 100 PN16, ANSI 2", 3", 4", 150 lbs
✔ Full PTFE Body 적용 가능
✔ 부식성 공정에 유리 대응
✔ Plug & Process 방식으로 간편한 설치·운용
✔ 표준 80°C / 냉각 요소 적용 시 최대 170°C
mipromex MIQ
계면 측정 신호 평가 시스템
TSS80 센서에서 측정된 신호를 처리하여 액체의 계면 통과와 배치 상분리 상태를 판단합니다. 측정 결과를 기반으로 분리 및 배출 시점을 제어하는 데 필요한 신호를 전달하여 안정적인 배치 상분리 공정 자동화를 지원합니다.
Applications
화학·정밀화학
Chemical & Fine Chemical
제약
Pharmaceutical
석유화학
Petrochemical
바이오
Biotechnology
식품
Food
플랜트·공정 엔지니어링
Plant & Process Engineering
