• 여과와 건조 통합 – 하나의 장비로 여과와 건조를 동시에 수행
• 제품 회수 최적화 – 탈착식 바스켓으로 제품 손실 최소화
• 유연한 모듈형 설계 – 교체 가능한 용기와 다양한 재질 호환
• 배치 재현성 – 자동 제어로 실험 결과의 일관성 확보
• 확장 용이성 – 실험실에서 파일럿 규모로 쉽게 전환 가능
Vessel Sizes
| Typical Product Cake Volume (process-dependant) | 0.03 – 0.10L | 0.18 – 0.50L |
Vessel Volume | 0.3L | 2.0L |
Filtration Area | 0.002㎡ | 0.010㎡ |
Frame Dimensions (H x W x D) | 980 x 530 x 330 mm | 980 x 530 x 330 mm |
Vessel Operating Temperature Range | 0°C (32°F) to 150°C (302°F) | |
Glass Vessel Operating Pressure Range | Full Vacuum to 0.5 barG (7.25 psiG) | |
Metallic Vessel Operating Pressure Range | Full Vacuum to 3 barG (43.5 psiG) | |
Basket Materials
| Basket Construction Materials | Polymer Basket Filtration Media | Metallic Basket Filtration Media | Basket Sealing Materials |
| Polypropylene | Polypropylene | 316L Stainless Steel | EPDM |
PTFE | PEEK | Alloy 22 | Silicone |
316L Stainless Steel | Polyester | - | FEP Encapsulated |
Alloy 22 | Nylon | - | FKM / FFKM |
Upgrade Options
  |   | |
| Combined Filtration & Drying | ✔ | ✔ |
| Removable Filter Basket | ✔ | ✔ |
| 316L or Alloy 22 Vessel | ✔ | ✔ |
| Agitator Raise & Lower (R&L) | Manual R&L only | Automated R&L available |
| Digital Display & Touchscreen | ✘ | ✔ |
| Real-time Value & Graph Display | ✘ | ✔ |
| Process Sequence Design | ✘ | ✔ |
| Process Recipe Optimisation | ✘ | ✔ |
| Process Data Recording & Exporting | ✘ | ✔ |
Features
여과 및 건조 통합
GFD®Lab는 GLP(Good Laboratory Practices)를 준수하도록 설계된 올인원 필터 드라이어로, 다양한 공정을 하나의 시스템에서 효율적으로 수행할 수 있습니다.
• 슬러리 여과(고체-액체 분리) • 제품 세척& 진공 건조
• 재슬러리(Re-slurry) • 제품 샘플링 & 배출

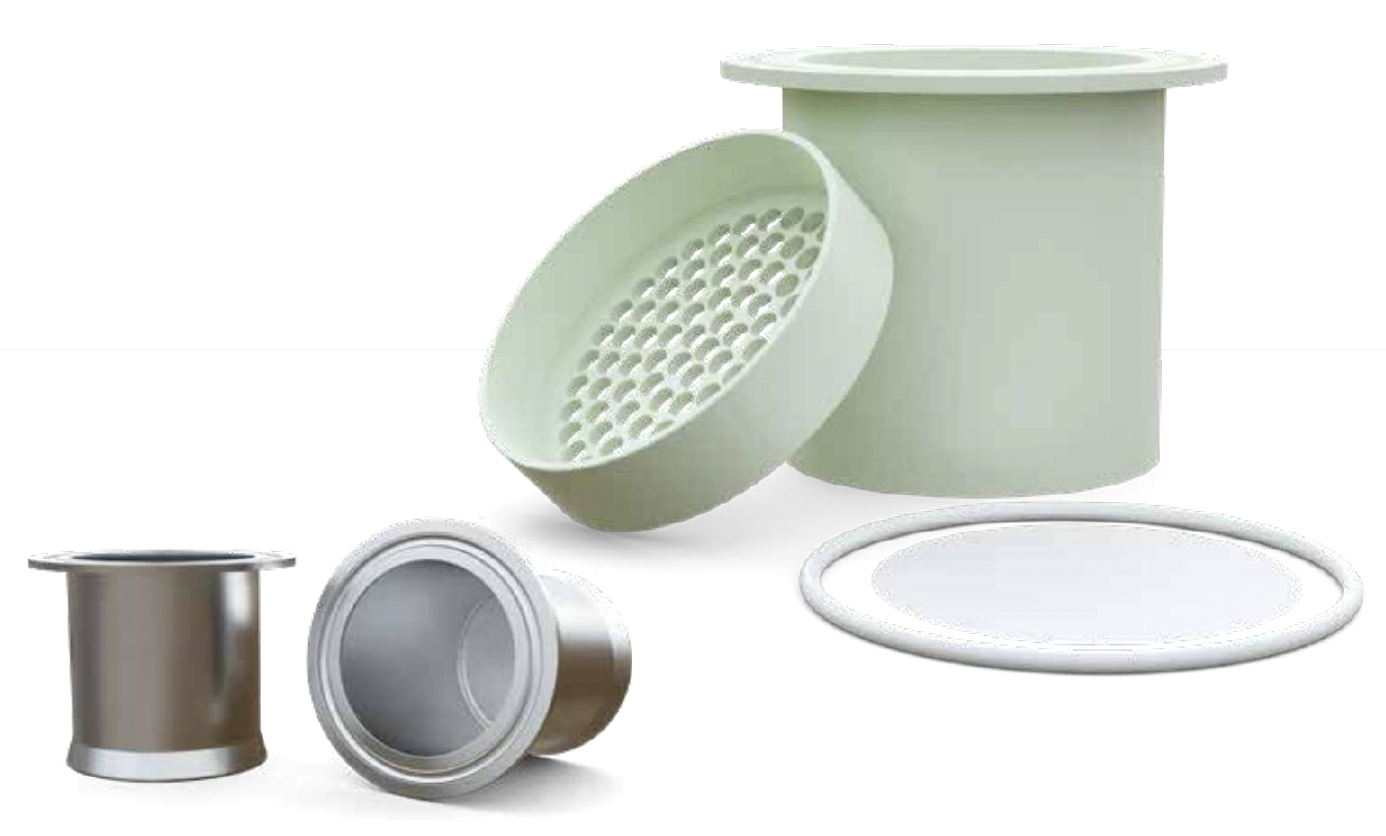

제품 회수 최적화
GFD®Lab는 공정이 완료된 후 filter basket을 간단히 분리하기만 하면 제품을 손쉽고 효율적으로 회수할 수 있습니다. 특수 설계된 filter basket은 다양한 기공 크기와 재질(예: 폴리프로필렌, PTFE, 316L 스테인리스강, 합금 22 등)의 여과망(mesh)을 빠르고 쉽게 교체할 수 있도록 설계되어 있어, 하나의 장비로 여러 제품 공정에 유연하게 대응할 수 있습니다.
유연한 모듈형 설계
GFD®Lab는 혁신적인 모듈형 설계를 적용한 Agitated Nutsche Filter Dryer로, 동일한 베이스 프레임을 사용하면서도 010 시리즈와 050 시리즈 용기 사이를 자유롭게 교체할 수 있습니다. 또한 생산 공정의 유연성을 더욱 높이기 위해, 각 GFD®Lab 모델의 베이스 프레임은 모든 용기 재질(예: 붕규산 유리, 316L 스테인리스강, 합금 22)과 호환되도록 설계되었습니다.

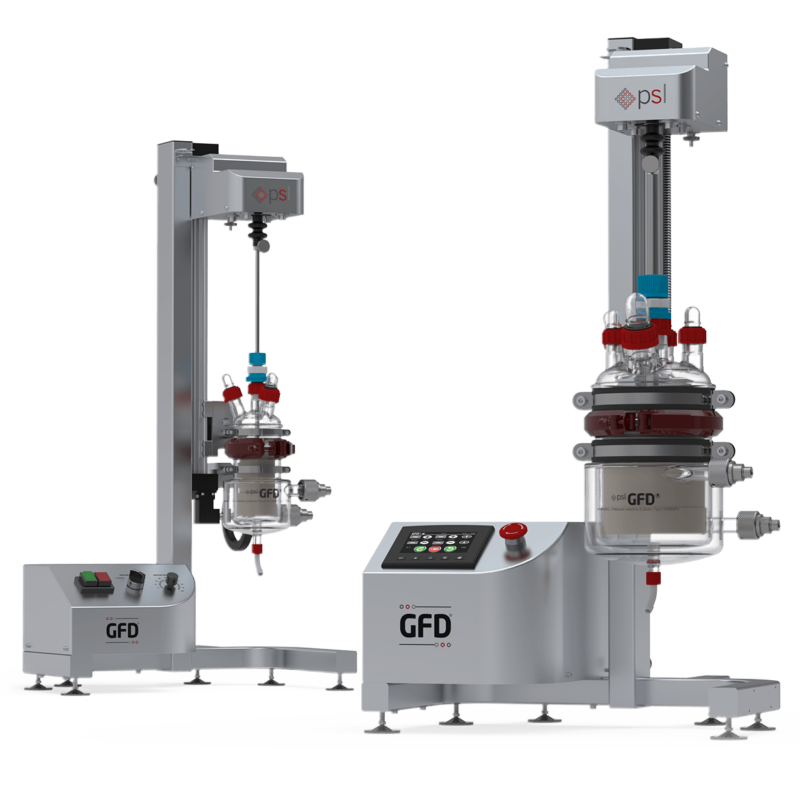

자동화로 더 빠른 공정 개발
GFD®Lab는 고유한 모듈형 설계를 바탕으로, 기존 장비에 새로운 베이스 프레임만 장착하면 GFD®Lab PLUS 모델로 업그레이드할 수 있습니다. 이 업그레이드를 통해 장비 제어 기능이 자동화되며, 개발 속도를 한층 더 높일 수 있습니다.

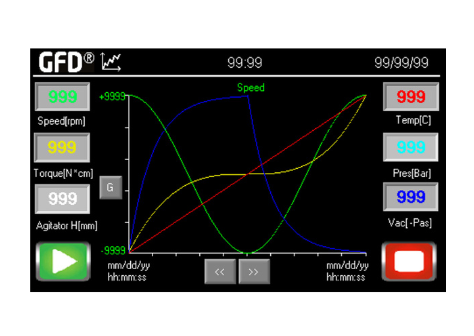

• 42컬러 HMI 터치스크린 디지털 디스플레이
• 빠른 탐색이 가능한 향상된 사용자 인터페이스
• 실시간 공정 그래프 표시 및 공정 순서 설계
• 최대 99개까지 공정 설정값 저장 및 최적화
• 공정 데이터 기록 및 내보내기 지원
일관된 배치 공정 구현
GFD®Lab PLUS는 공정 조건에 맞는 맞춤형 공정 순서를 설계하고, 설정값을 최적화할 수 있도록 지원합니다. 생산은 버튼 한 번으로 시작할 수 있으며, 사전에 입력된 설정값을 바탕으로 압력/진공, 교반 속도 및 토크, 온도, 시간 등 원하는 조건에 따라 자동으로 작동합니다. 이를 통해 사람의 개입을 최소화하고, 배치 간 일관성과 재현성을 극대화할 수 있습니다.

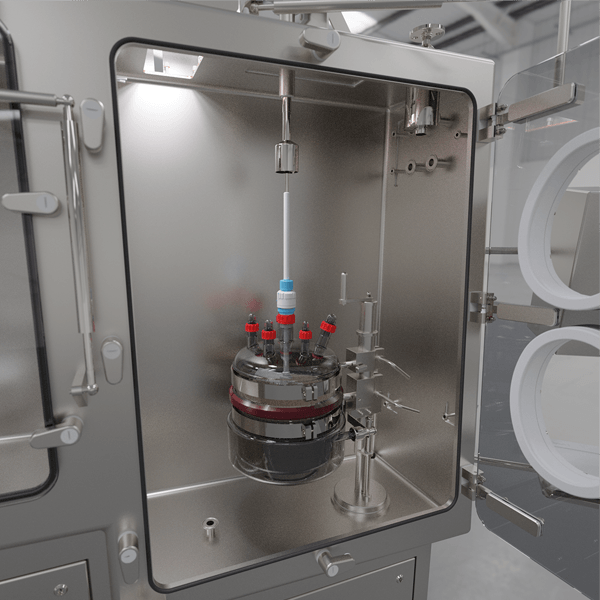

안전한 밀폐 작업 환경
밀폐 기술 분야의 선도 기업인 PSL은, GFD®Lab의 모든 용기 사이즈(010, 050, 500 시리즈)에 완벽하게 호환되는 독자적인 FilterBox Isolator Series를 개발했습니다. GFD®Lab FilterBox를 사용하면, 작업자는 고독성·고활성 물질로부터 안전하게 보호받을 수 있으며, 동시에 제품 역시 외부 환경으로부터 오염 없이 안전하게 관리할 수 있습니다.

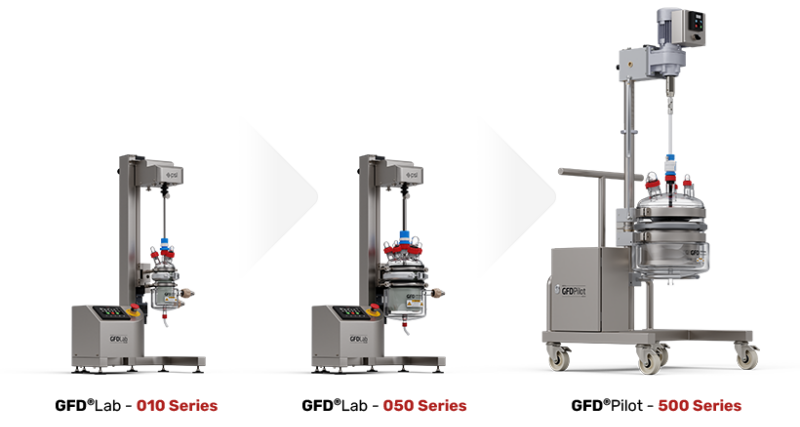

확장 가능한 Scale-up
PSL의 GFD® Nutsche Filter Dryer는 R&D 초기 단계부터 GLP 배치, 파일럿 생산까지 공정 개발의 Scale-up 과정을 안정적이고 효율적으로 지원합니다. GFD®Lab과 GFD®Pilot을 활용하면, 제품 품질, 수율, 배치 일관성과 같은 핵심 공정 목표와 여과·세척·건조 시간 등 주요 생산 조건을 모든 규모에서 일관되게 유지할 수 있습니다.
인증
최고 수준의 우수 제조 관리 기준(cGMP)을 준수하며 전 세계 규제 기관의 규정을 준수합니다.
ISO 9001 | cGMP | GAMP | CE | ATEX | ASME | PED | UL
