Phase Separation Extractor

Zaiput은 연속식 상분리기, 액체-액체 추출기, 기액분리기, 연속 추출 시스템, 이종 촉매 반응기, 연속 결정 반응기 등 다양한 연속식 공정 솔루션을 제공합니다.


상분리 추출기
Phase Separation & Extraction
Zaiput의 상분리 추출기는 연속식 상분리 및 액체-액체 추출 공정을 위한 통합 솔루션입니다. 특허받은 멤브레인 기반 분리 기술을 적용하여 액체-액체 및 기체-액체 혼합물을 연속적으로 분리하며, 단일 및 다단 추출 공정과 분배 크로마토그래피 공정까지 지원합니다. 연구실부터 파일럿, 생산 공정까지 안정적인 Scale-up이 가능합니다.


주요 특징

✔ 연속식 상분리 및 액체-액체 추출 지원

✔ 액체-액체 및 기체-액체 혼합물 분리

✔ 단일·다단 추출 공정 지원

✔ 분배 크로마토그래피 공정 적용

✔ 에멀전(유화액) 분리 가능

✔ 연구실부터 생산 공정까지 손쉬운 Scale-up

✔ 배치 및 연속 공정 모두 적용 가능


특허받은 멤브레인 기반 기술을 적용하여


액체-액체 및 기체-액체 혼합물을 연속적으로 분리하는 통합 솔루션입니다.

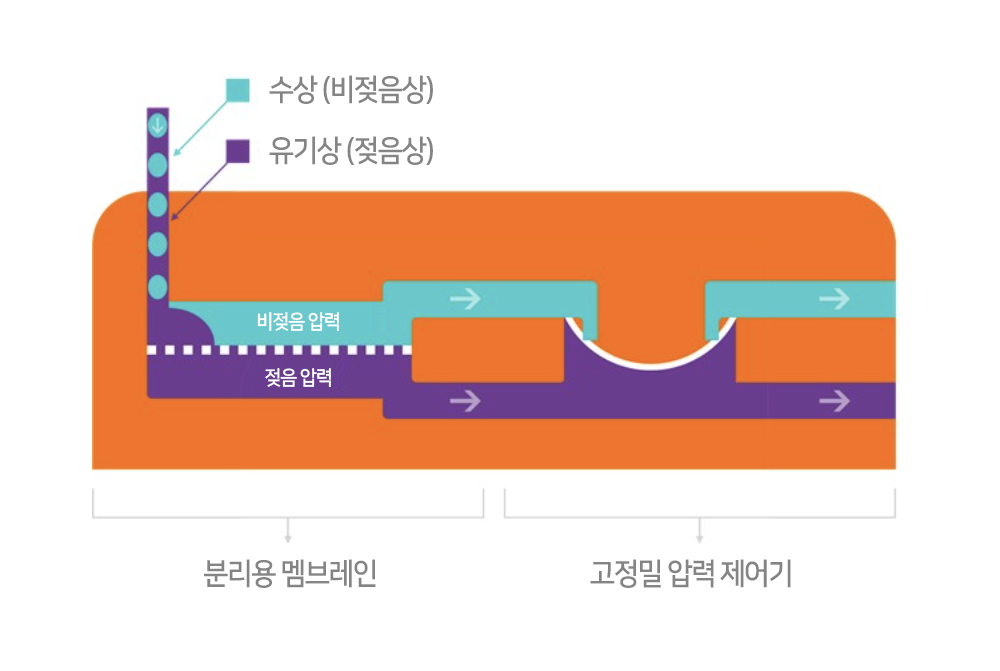

자동 압력 제어 액체-액체 상분리기


상분리기는 멤브레인의 젖음성 차이를 이용하여 원하는 상(Phase)만 선택적으로 통과시킵니다. 또한 고정밀 압력 제어 기술을 통해 일정한 압력 차를 유지하여 다양한 공정 조건에서도 안정적인 분리 성능을 제공합니다.


✔ 젖음성(Wettability)을 이용한 선택적 분리
✔ 고정밀 압력 제어로 일정한 압력 유지
✔ 액체-액체 및 기체-액체 혼합물의 안정적인 연속 분리
✔ 밀도 차이가 작은 혼합물 및 에멀전 분리 가능

에멀전 분리

Separation of Emulsions

Zaiput의 멤브레인 기반 기술은 분리가 어려운 에멀전도 안정적으로 분리합니다. 중력 침전 방식보다 빠르고 효율적인 분리가 가능하여 공정 시간을 단축하고 생산성을 향상시킵니다.

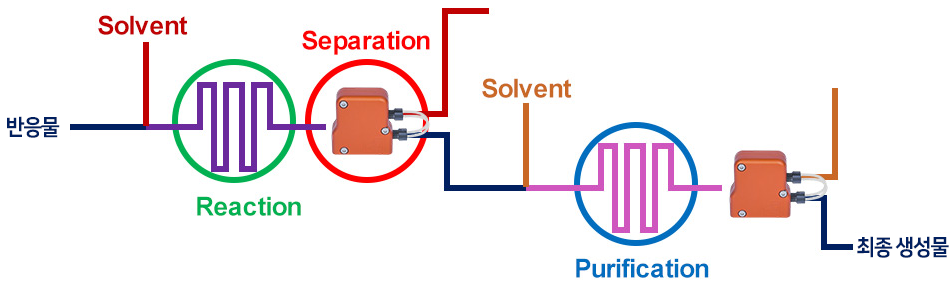

공정 통합

Process Integration

기존 반응 공정과 쉽게 연계되어 인라인(Inline) 또는 다운스트림(Downstream) 방식의 연속 분리를 구현할 수 있습니다. 공정 단계를 줄여 전체 공정의 효율을 향상시킵니다.

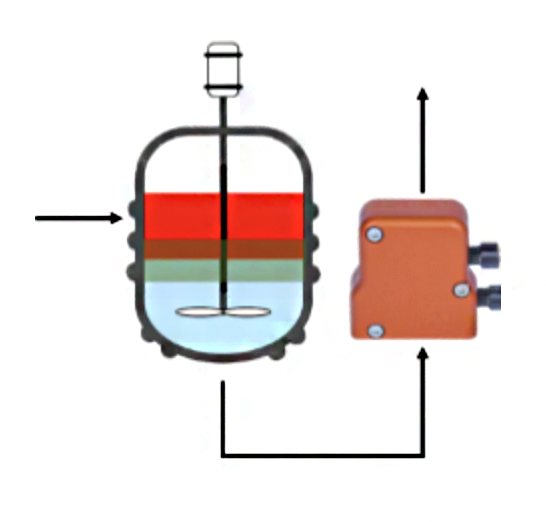

빠른 분리 및 생산성 향상

Faster Separation & Higher Productivity

연속 분리를 통해 기존 배치 공정보다 빠른 분리가 가능합니다. 또한 반응기 활용도를 높여 생산성을 향상시키고 전체 공정 시간을 단축합니다.

컴팩트한 설계

Small Footprint

대형 분리조나 저장 탱크 없이도 공정을 구성할 수 있어 설치 공간을 최소화합니다. 컴팩트한 설계로 실험실부터 생산 공정까지 효율적인 공간 활용이 가능합니다.
mobile background

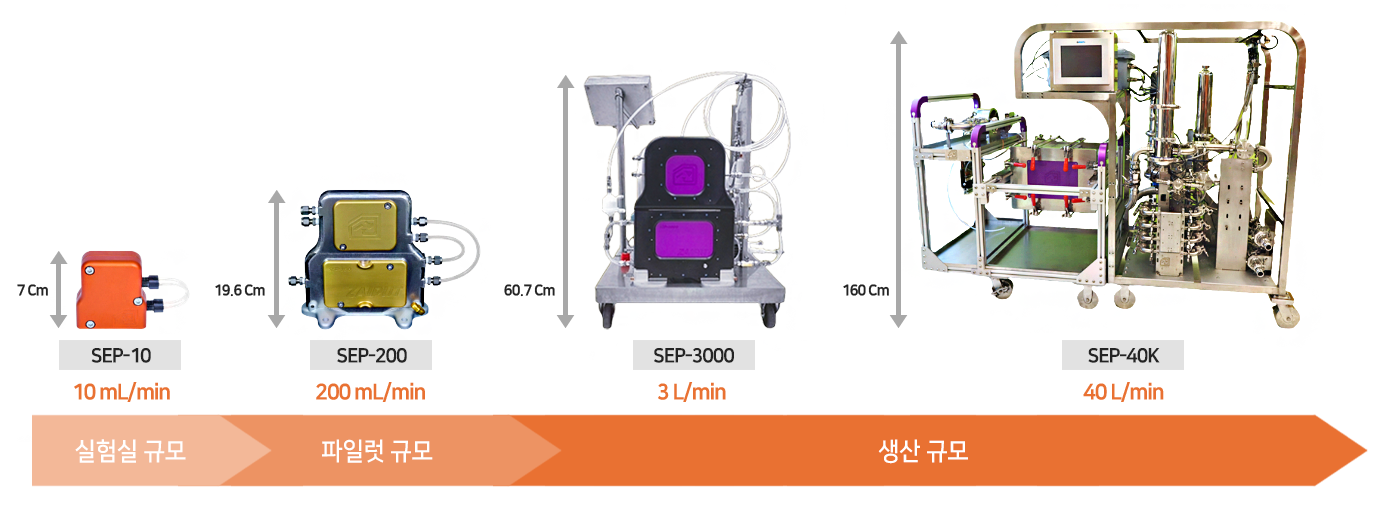

Scale-up 지원

|

연구실부터 파일럿, 생산 공정까지

동일한 기술로 확장 가능

안정적인 상분리

|

밀도 차이와 관계없이

액체-액체 및 에멀전 혼합물을 안정적 분리

다양한 공정 적용

|

배치 공정과 연속 공정

모두 적용 가능

간편한 운용

|

Plug & Play 방식으로 설치와 운용이

간편하며, 다양한 용매에 사용 가능

Specifications

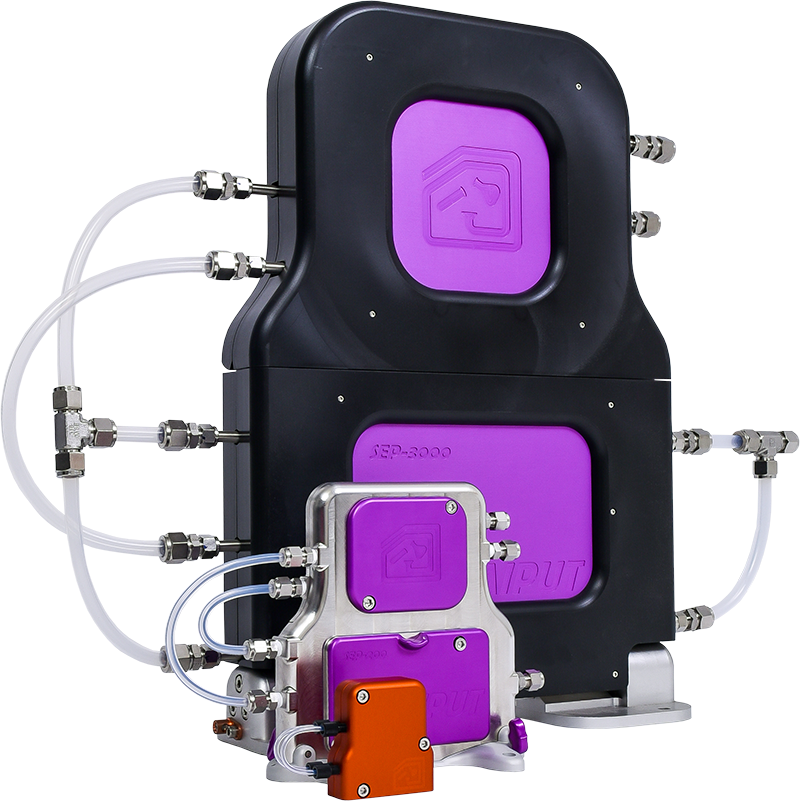

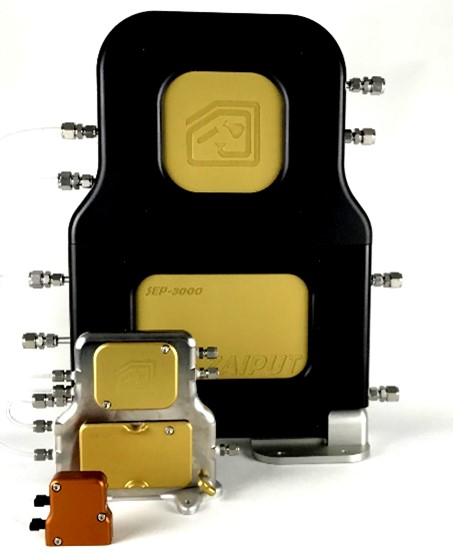

SEP Series | 연속식 상분리기 (Liquid-Liquid Separator)

Flow Chemistry 및 연속식 반응 공정을 위한 컴팩트한 상분리기로, 연구실부터 생산 공정까지 다양한 규모에 적용 가능합니다.

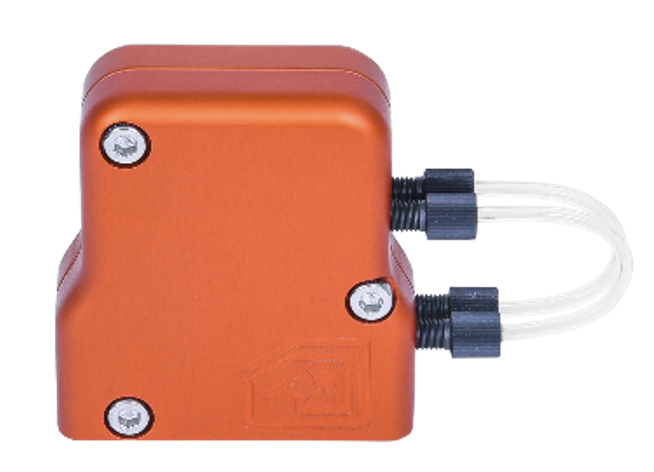

SEP-10

연구실용



너비 x 깊이 x 높이 (inch)
77mm(3.03) x 29mm(1.14) x 71mm(2.79)
유량0.05~10 mL/min
최대 압력2 MPa
최대 온도90℃
내부 용적약 0.5 mL

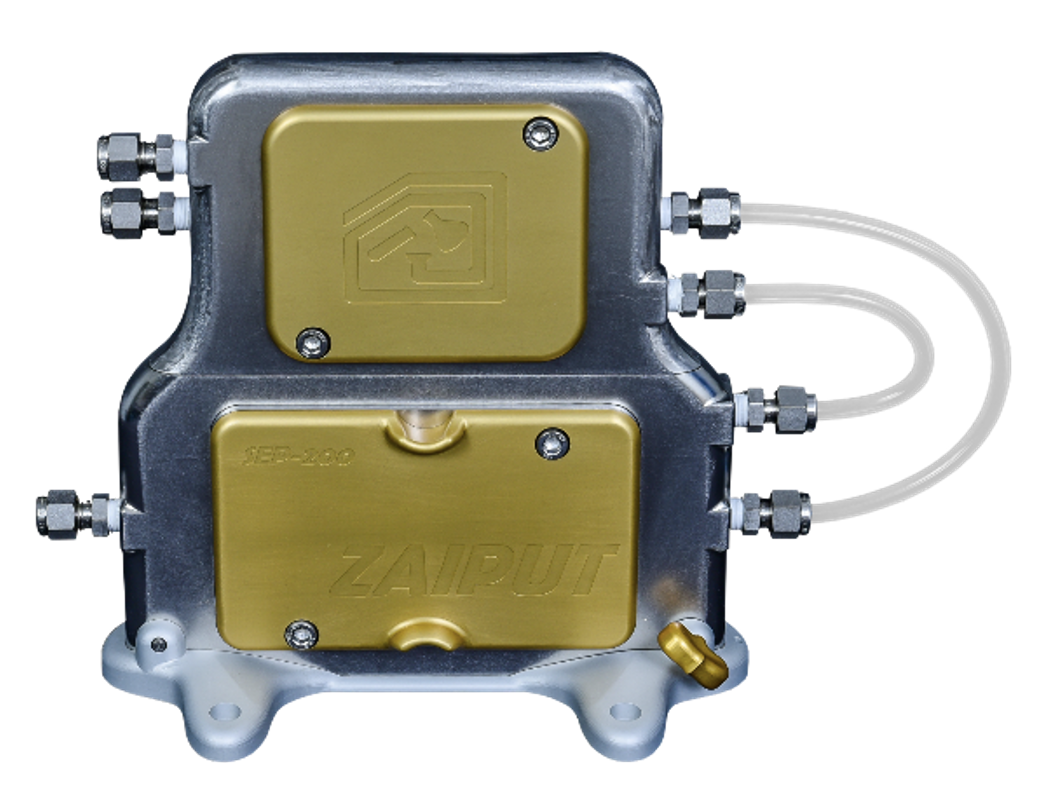

SEP-200

파일럿용



너비 x 깊이 x 높이 (inch)
206mm(8.11) x 26mm(1.02) x 196mm(7.71)
유량20~200 mL/min
최대 압력2 MPa
최대 온도130℃
내부 용적약 35 mL

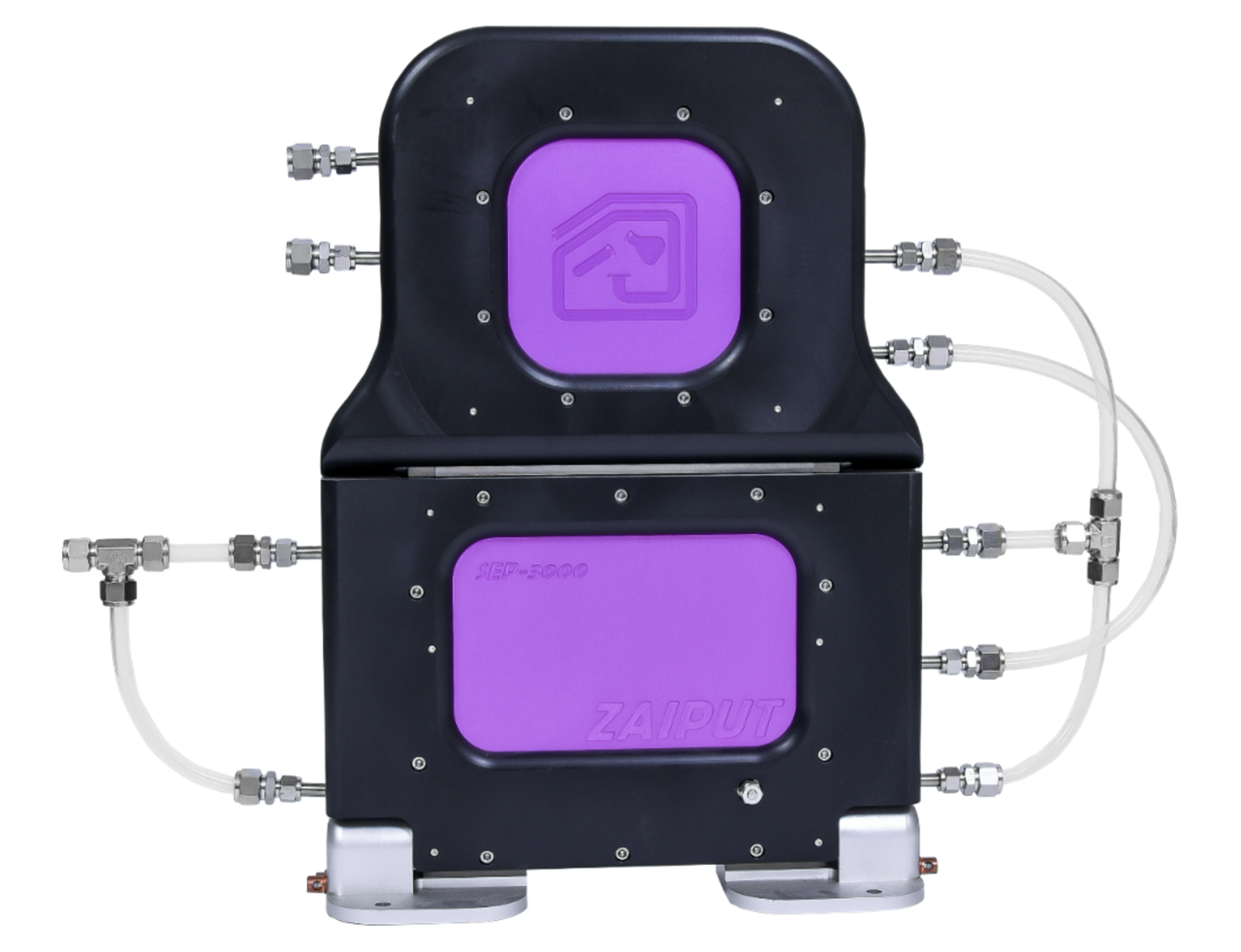

SEP-3000

생산 공정용



너비 x 깊이 x 높이 (inch)
460mm(18.0) x 150mm(6.0) x 607mm(23.9)
유량200~3,000 mL/min
최대 압력2 MPa
최대 온도130℃
내부 용적약 610 mL
Z-FOX Series | 파일럿·생산 공정용 통합 플랫폼

연속식 상분리와 공정 제어를 하나의 시스템으로 구성한 자동화 플랫폼입니다.

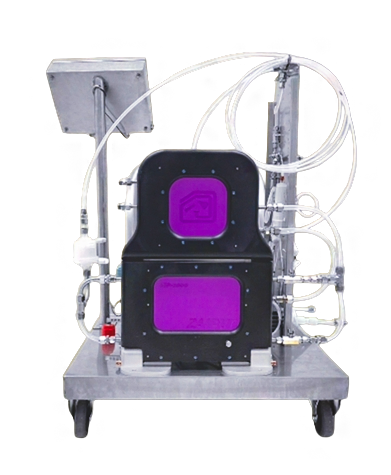

Z-FOX-3000

파일럿 공정용



너비 x 깊이 x 높이 (inch)760 mm (29.92) x 620 mm (24.41) x 1150 mm (45.28)
유량500-3,000mL/min
최대 압력FEP Tubing—1 MPa (145 psi)
최대 온도130℃
내부 용적약 0.5L
  • PLC 기반 자동 제어
  • Plant Control 연동
  • 필터 옵션 제공
  • ATEX 방폭 인증 지원

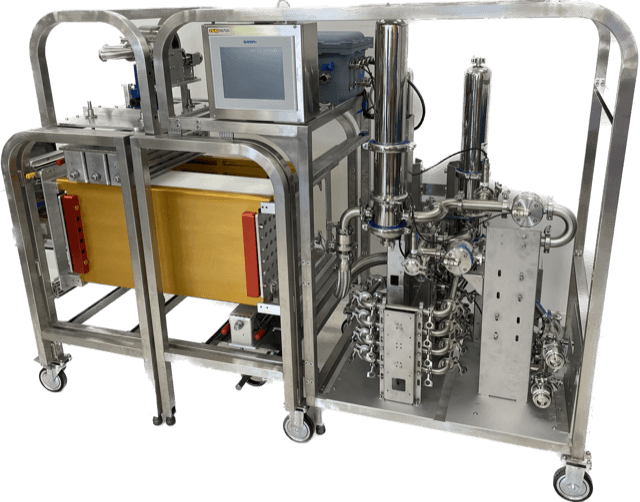

Z-FOX-40K

생산 공정용



너비 x 깊이 x 높이
214 cm x 80 cm x 160 cm
유량60~2400 L/h
최대 온도
125℃
최대 용적22L + ~2L per cartridge
여과법
30인치 글로벌 필터 하우징
  • 대용량 생산 시스템
  • PLC 자동 제어
  • 맞춤형 시스템 구성
  • ATEX 방폭 인증 지원
MS Series | 멀티 추출 플랫폼 (Multi-stage Extraction Platform)

연속식 액체-액체 추출(Liquid-Liquid Extraction)을 여러 단계로 구성하여 효율적인 추출 공정을 구현하며, 고객의 공정 조건에 맞는 맞춤형 시스템을 제공합니다.

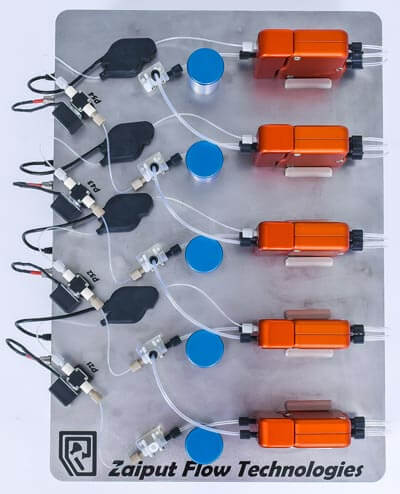

MS10-5

연구실용



유량0~10 mL/min
최대 압력80℃
최대 온도약 2 mL
  • ETFE, PFA, FEP, PTFE 재질 지원

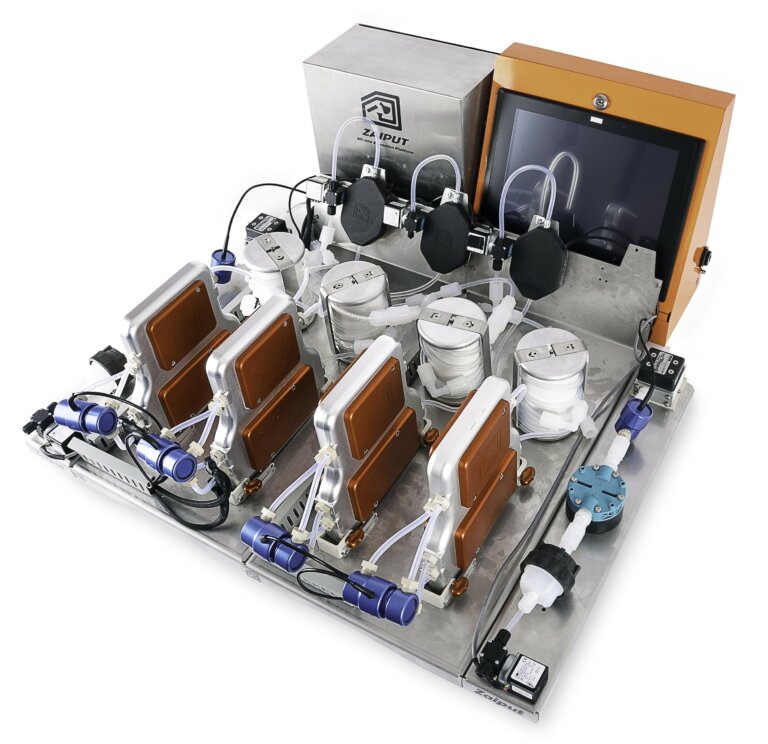

MS200

파일럿용



유량20~200 mL/min
최대 압력80℃
최대 온도약 45 mL
  • Stainless Steel 또는 Hastelloy C-276 선택 가능
  • 고객 사양에 맞춘 맞춤 제작

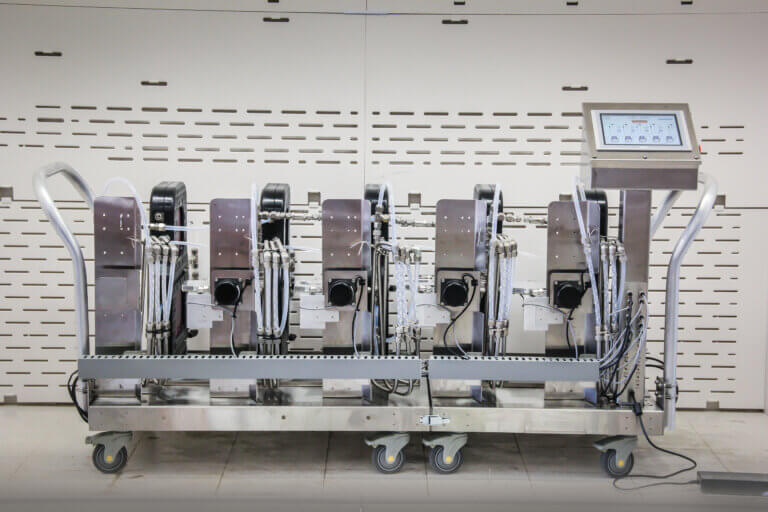

MS3000

생산 공정용



유량500~3,000 mL/min
최대 압력80℃
최대 온도약 500 mL
  • 고객 맞춤형 플랫폼 구성
  • 대용량 연속 추출 공정 지원
