Engineered for Pilot-Scale Thin Film Distillation

대용량 정밀 분리 시스템을 위한 설계부터 설치까지, 파일럿부터 생산라인까지 최적화된 연속 공정 솔루션 제공

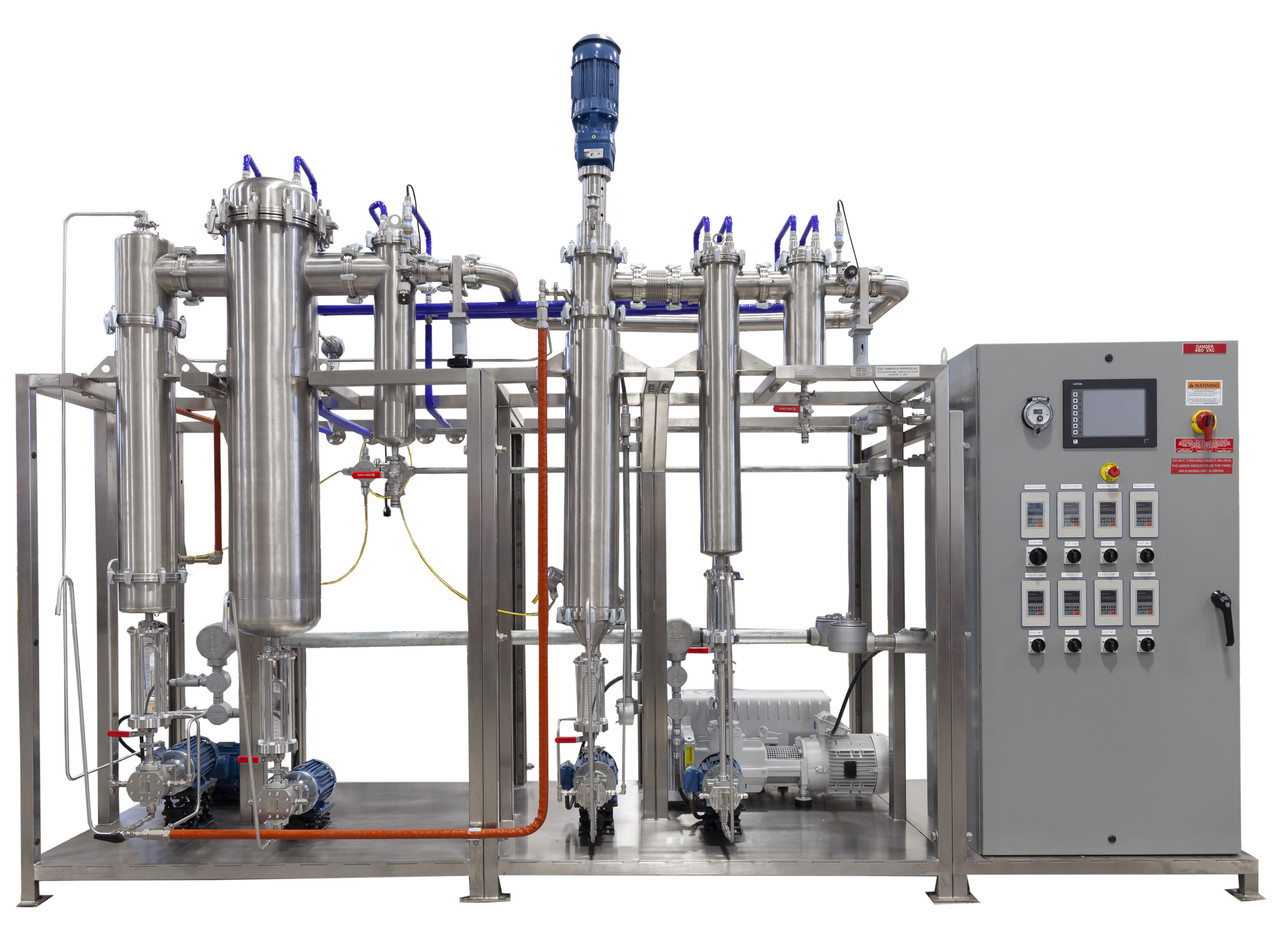

FFE-50 + RF-40 Alcohol Recovery Unit

Pilot Falling Film Distillation (FFE series)
정밀·고효율 열 민감성 물질 정제 솔루션
Pilot Falling Film Distillation Systems는 가열된 표면을 따라 얇은 액체 막이 흐르며 증류가 이루어지는 방식입니다. 액체가 필름 형태로 흘러내리면서 열에 의해 휘발성 성분은 증발하고, 비휘발성 성분만 잔류하게 됩니다. 이 방법은 대량의 액체를 빠르고 효율적으로 정제할 때 널리 사용됩니다. Falling Film 시스템은 두 단계 설계로, 1차 증발기(Falling Film)가 2차 증발기(Rolling Film)와 연결된 구조가 특징입니다.


주요 모델

FFE-50 + RF-40 Alcohol Recovery Unit,

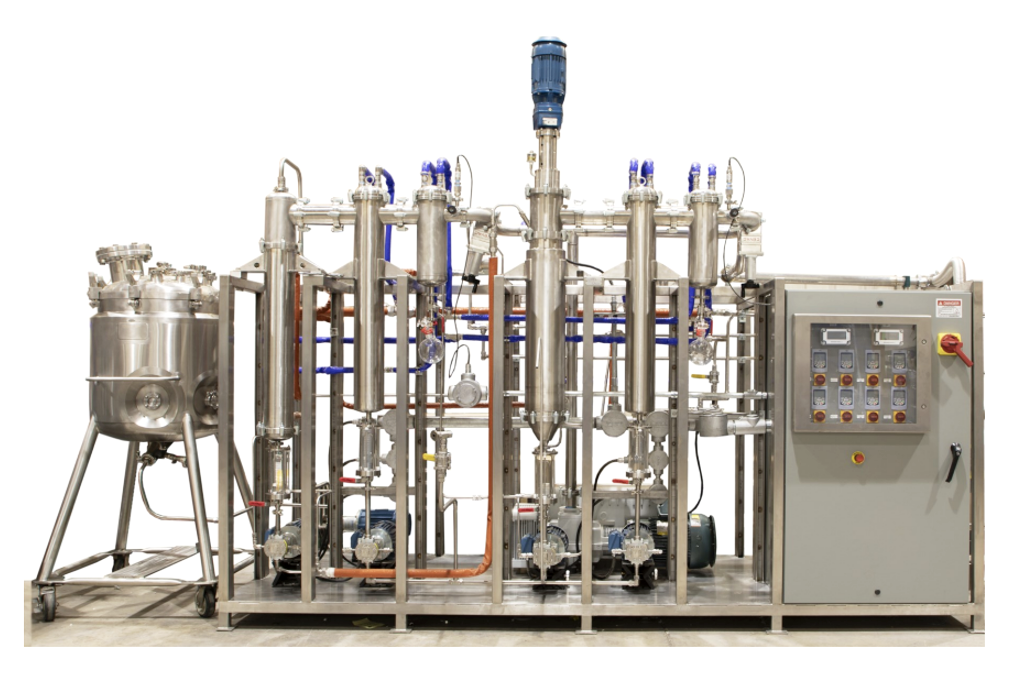

FFE200 + RF50 Solvent Recovery


적용 분야

•  주로 산업용 용매 회수, 오염 액체 정제,

   폐액 처리에 적합하며, 빠른 처리와

   경제적 운영 가능

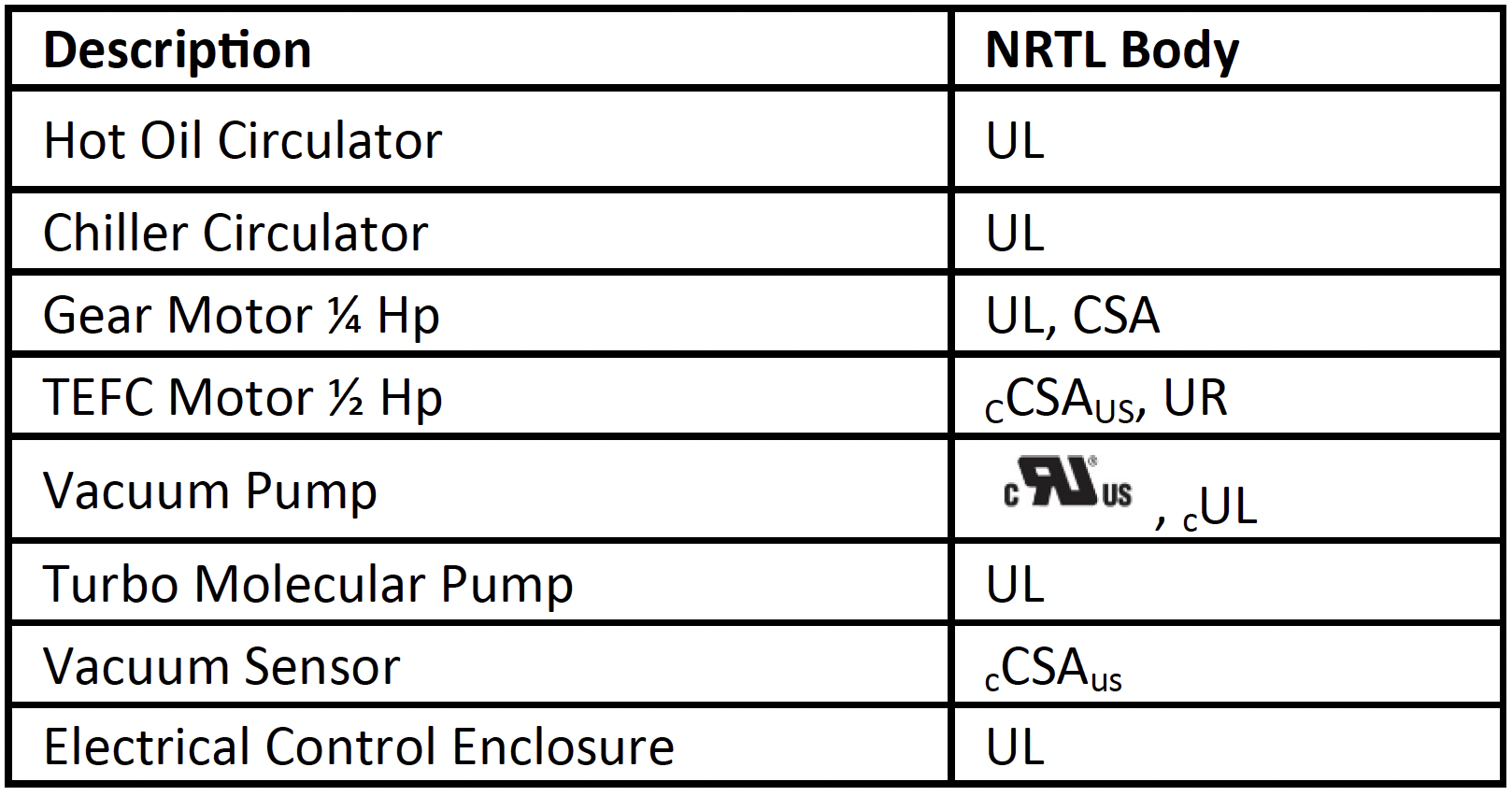

인증

[FFE-50 + RF-40 Alcohol Recovery Unit] Pilot Falling Film Distillation 특징
견고한 구조 및 치수
  • 증발기 타입: Falling Film 및 Rolled Film
  • 재질: 316 스테인리스 스틸
  • 증발기 표면적: 0.50㎡ / 0.40㎡
  • 공급 계량 시스템: 기어 펌프
  • 피어 리뷰: PSI
  • 장치 크기: 262”L × 54”W × 114”H
공급 시스템 및 전기 사양

  • 증발기 온도 범위: 상온 ~ 300℃

  • 콜드트랩: -50℃

  • 최종 진공도: 1 Torr

  • 유량: 약 100 L/시간

  • 전기 사양: 230V 3상 최대 25A, 480V 3상 75A

  • 전기 분류: C1D2

유틸리티 및 순환기
  • 진공 펌프용 배기 필요
  • 핫오일 순환기: MultiTherm 660
  • 응축기 순환기: 에틸렌 글리콜
  • 콜드트랩: Julabo Thermal P90
  • 장치 구성 및 운전 조건에 따라 유동적으로 조정 가능

       ※ 순환기 종류에 따라 다를 수 있음

mobile background
이중 증발 구조

Falling Film + Rolled Film으로

고효율 증발·응축

공간 절약형 설계

작은 공간에서 넓은 가열 면적 활용


고품질 정제 및 회수

오일 추출, 용매 회수에 최적화


에너지 효율 & 규제 대응

저온 운전, 맞춤 설계, 안정성 확보
