박막 증발농축 시스템을 설계, 제조, 설치 및 서비스까지 제공하는 통합형 공정 솔루션!

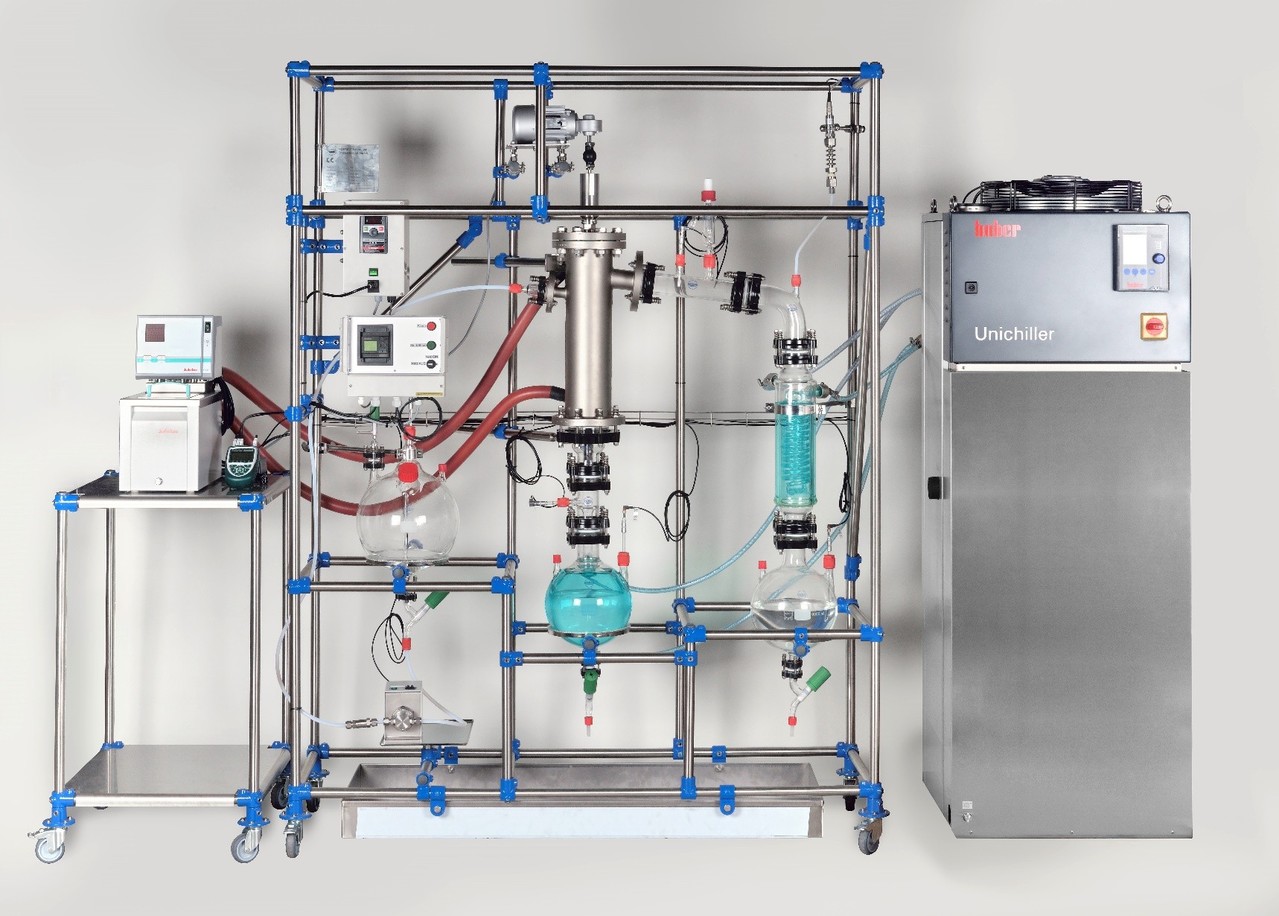

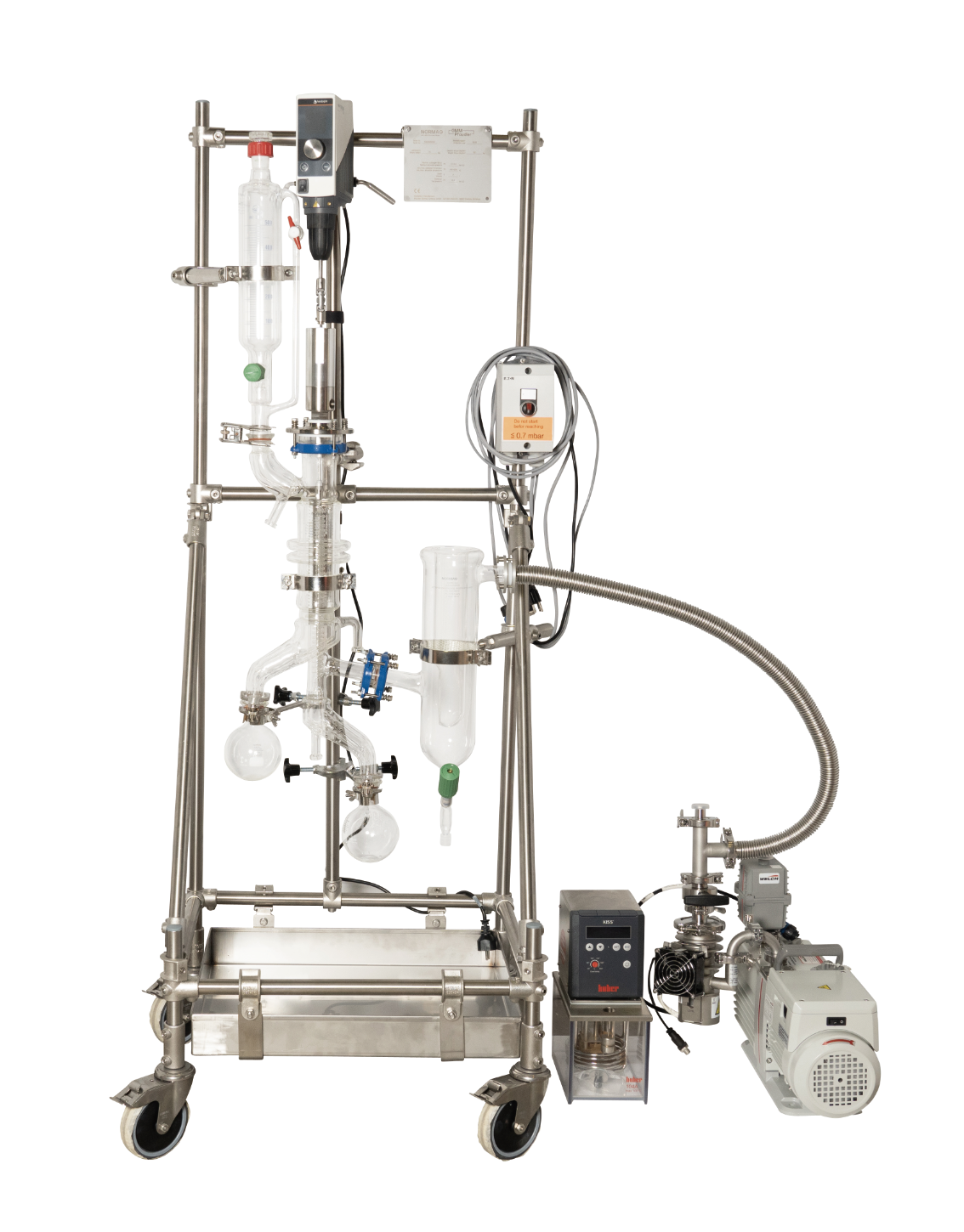

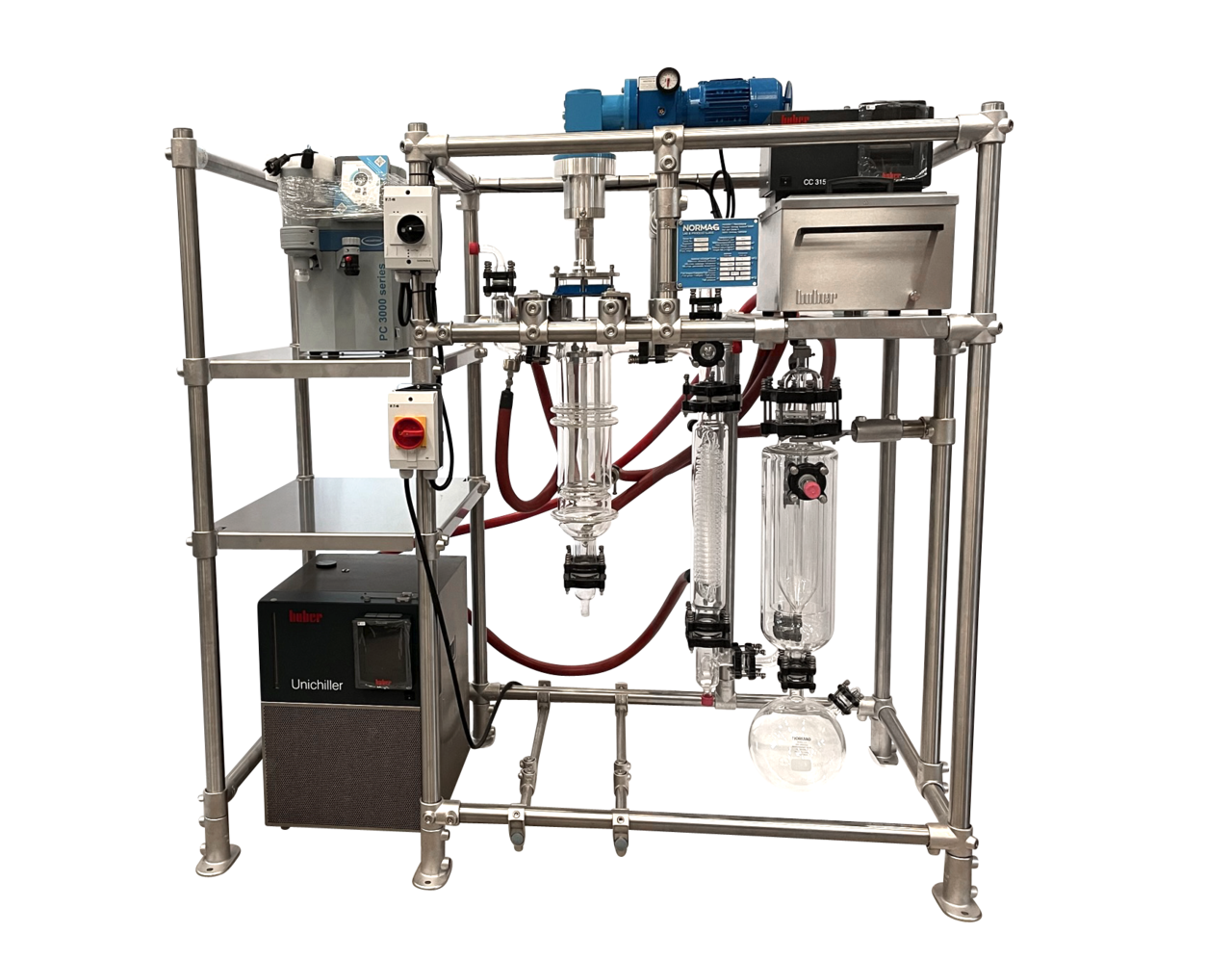

외부에 Condenser가 있는 타입
Wiped Film Evaporator는 점성이 높거나 열에 민감한 물질의 증류에 적합한 장비로, 짧은 체류 시간과 빠른 증발 속도로 열 손상을 최소화합니다. 고진공 운전이 가능하지만, 상압 기준 끓는점이 200℃ 이하인 물질은 1mbar 수준의 진공 유지가 어렵습니다. 외부 응축기를 통해 용매 회수나 수분 제거 등 대량 증류 공정에 적합하며, 끓는점 차이에 따라 저비점 성분은 ‘Distillate’, 고비점 성분은 ‘Residue’로 분리됩니다.

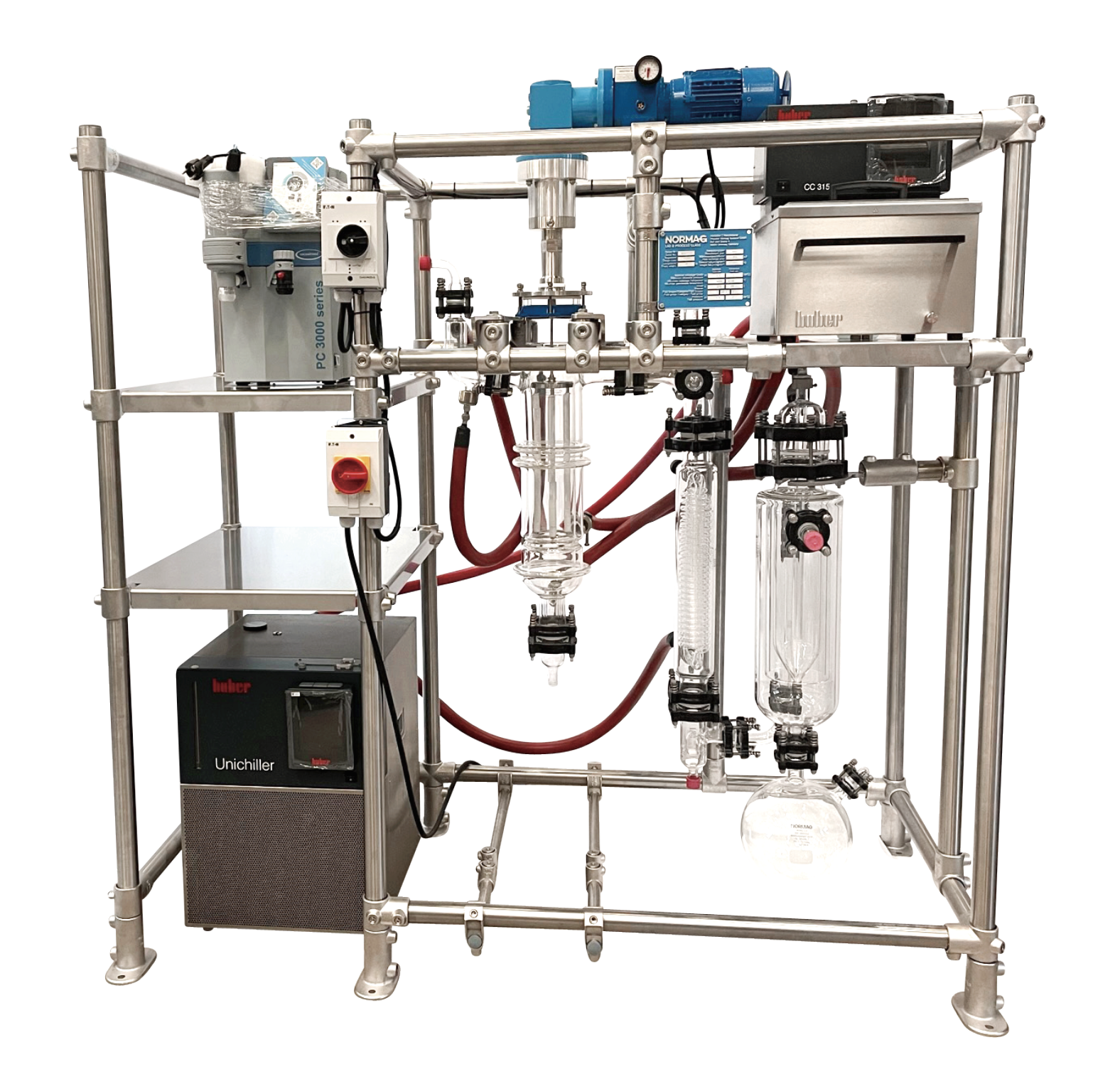

내부에 Condenser가 있는 타입
끓는점이 200℃ 이상인 고비점 물질 분리에 적합한 증류 장치로, 증기가 짧은 경로에서 형성되자마자 바로 응축되어 분자 간 충돌을 최소화합니다. 이 때문에 분자 증류 장치라고도 불리며, 0.001mbar 수준의 고진공을 유지해 매우 높은 끓는점 물질도 효과적으로 분리할 수 있습니다. 혼합물 중 저비점 성분은 내부 Condenser에서 Distillate로, 고비점 성분은 내벽을 따라 Residue로 분리됩니다.
(고가 물질 분리 가능)

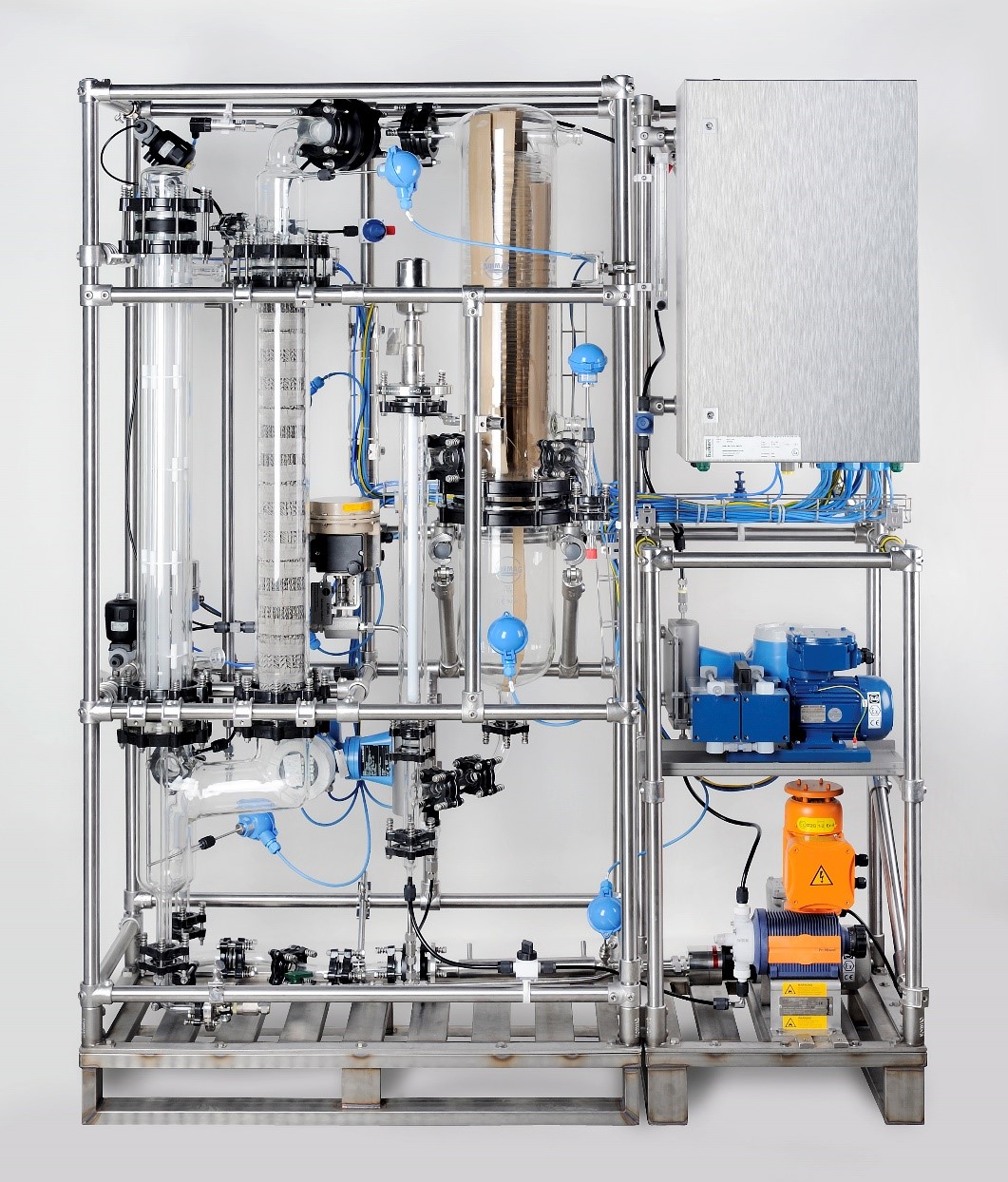

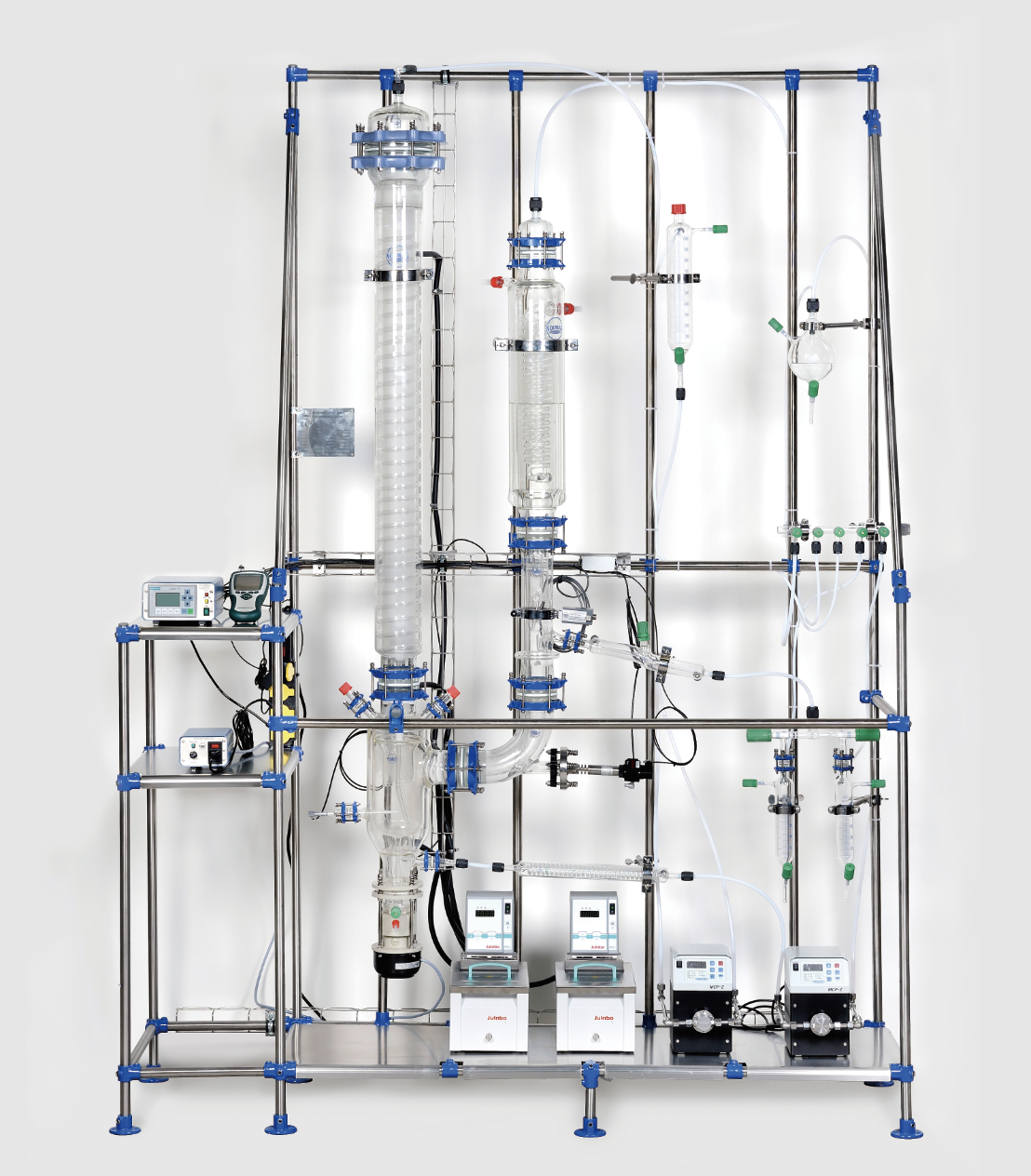

액체가 튜브 내벽을 따라 얇은 필름 형태로 흐르는 타입
Falling Film Evaporator는 액체가 튜브 내벽을 따라 얇은 막으로 흘러내리며 증발하는 장치로, 점성이 낮고 열에 민감한 물질의 농축에 적합합니다. 짧은 체류 시간과 빠른 증발로 열 손상을 최소화하며, 진공 조건에서도 안정적으로 운전할 수 있습니다. 또한 증기와 잔류액 분리가 효율적이고, 다양한 재질과 단일·다단 설계로 제약, 식품, 화학, 바이오 산업에 유연한 고효율 농축 솔루션을 제공합니다.
고효율 솔루션

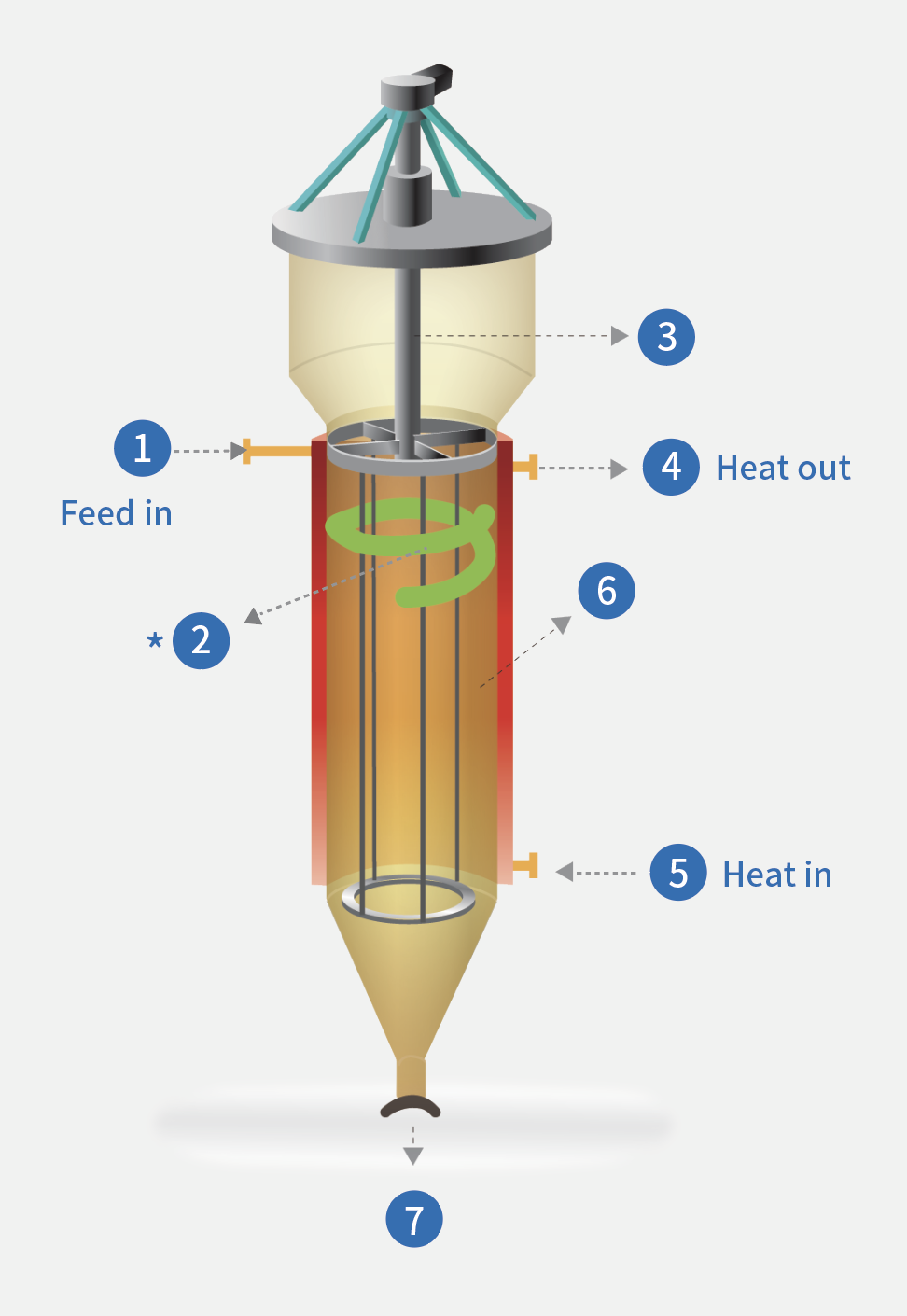

Feed in
분리하고자 하는 혼합물이 Evaporator 내부로투입

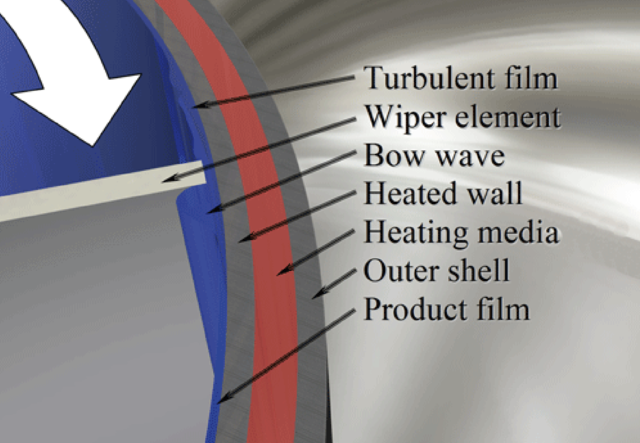

Thin film(박막) formation
Wiper Rotor가 고속으로 회전하며 투입된 혼합물을 Evaporator 내부 벽면에 박막(Thin Film) 형성
내부 박막 형성

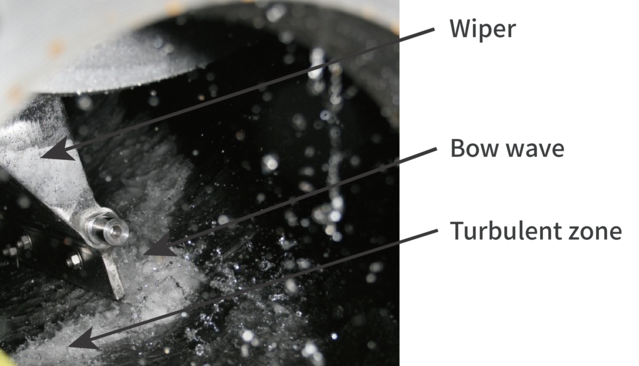

Wiper Rotor
박막을 형성시키는 와이퍼
Heating in/out
Thin Film으로 형성된 혼합액은 Evaporator Jacket에서 공급되는 Heating Media에 의해가열
Vapor/Distillate
진공 펌프를 이용하여 Evaporator 내부를 고진공 상태로 유지하면 물질의 증기압이 하강하여 본래 가지고 있던 끓는점 보다 낮은 온도에서 증발이 일어남. 증발된 기체(끓는점 낮은 물질)는 Condenser에 응축되어 Distillate Tank에 모이게 되며, 증발되지 않은 액체(끓는점이 높은 물질)는 Residue Tank에 모임
Residue
