Zaiput은 연속식 상분리기, 액체-액체 추출기, 기액분리기, 연속 추출 시스템, 이종 촉매 반응기, 연속 결정 반응기 등 다양한 연속식 공정 솔루션을 제공합니다.
Zaiput은 연속식 상분리기, 액체-액체 추출기, 기액분리기, 연속 추출 시스템, 이종 촉매 반응기, 연속 결정 반응기 등 다양한 연속식 공정 솔루션을 제공합니다.
✔ 연구부터 생산까지 손쉬운 Scale-up
✔ 모듈형 설계 및 맞춤형 구성
✔ 안전한 연속 공정
✔ 우수한 열전달 및 물질전달 성능

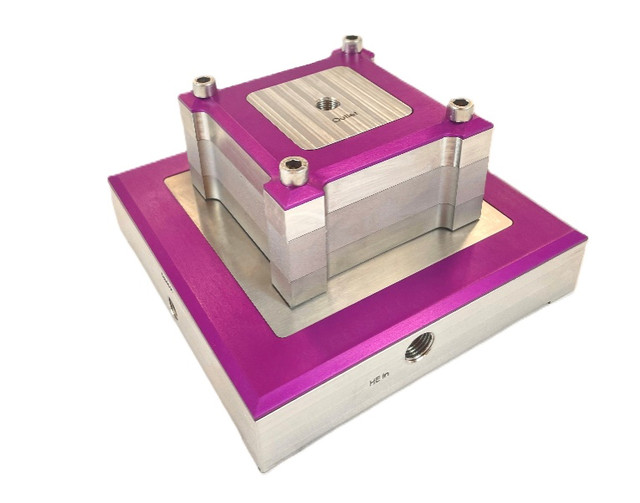

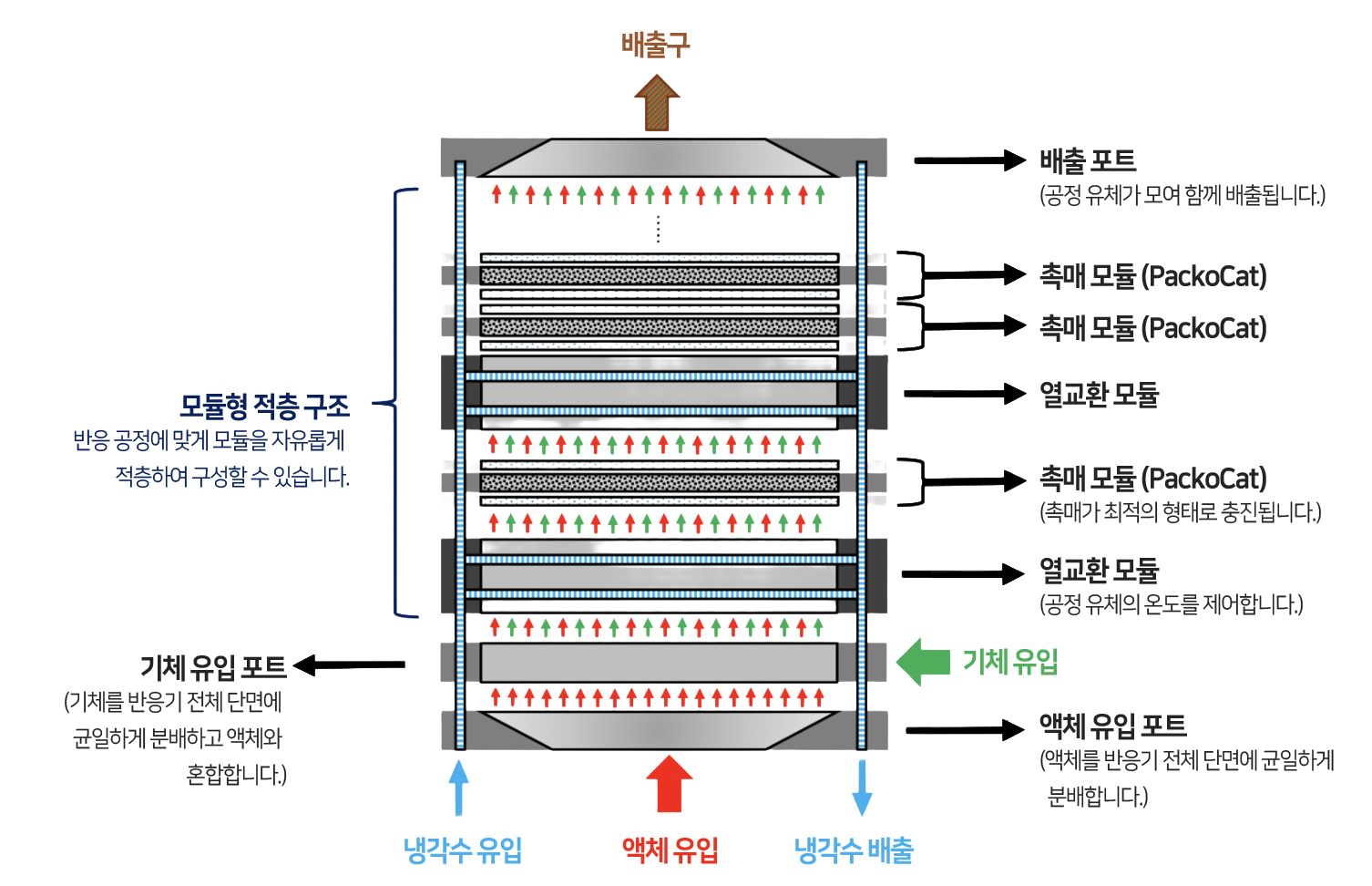

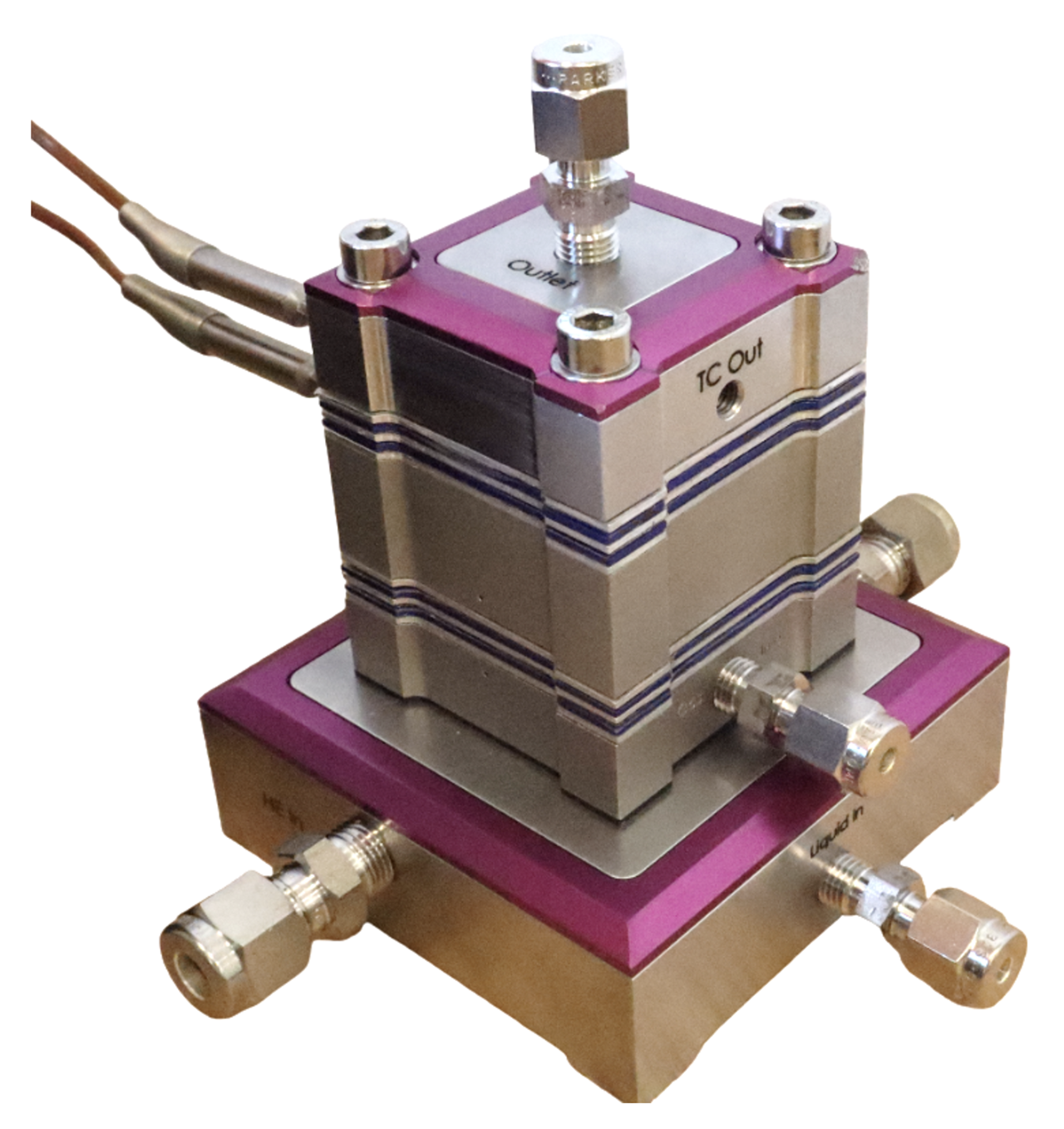

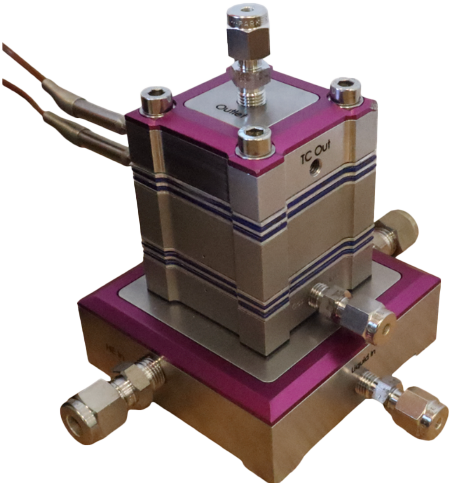

Zaiput TWR Reactor는 기체-액체-고체 촉매 반응이 효율적으로 이루어질 수 있도록 설계된 연속식 반응기입니다. 반응물은 반응기 하부에서 균일하게 혼합되어 유입되며, 촉매층과 열교환 모듈을 통과하면서 반응이 진행됩니다. 최적화된 내부 유로 구조는 혼합과 물질전달을 향상시키고 안정적인 Plug Flow를 구현하여 반응 효율을 높입니다.
연구부터 생산까지, 안정적인 Scale-up

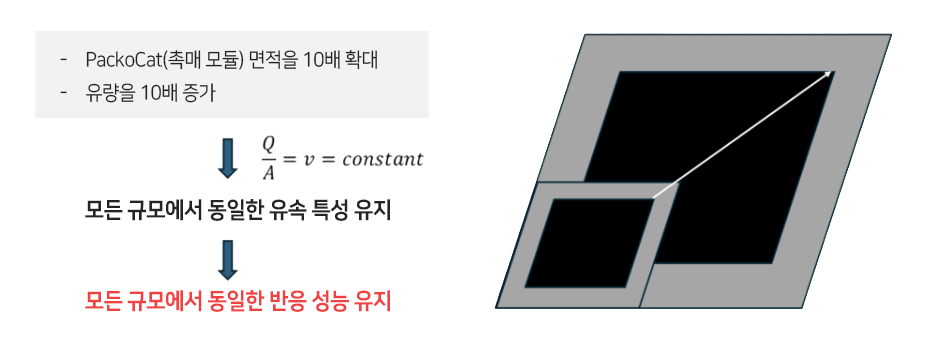

TWR Reactor는 반응기 높이는 유지하면서 단면적만 확대하는 방식으로 스케일업을 수행합니다. 동일한 비율로 유량과 단면적을 확대하여 각 규모에서 동일한 유속과 체류 특성을 유지하므로, 연구실에서 최적화한 반응 조건을 파일럿 및 생산 공정으로 손쉽게 확장할 수 있습니다.
✔ 효율적인 공정 전환으로 생산성 향상
|
유지보수가 간편하고 운영 비용을 절감하여 경제적인 공정 운영 지원 가능
|
다양한 유기용매와 산성·염기성 공정,
여러 종류의 분말 촉매에 적용 가능
|
수율(Yield), 선택도(Selectivity), 생산성을 향상시켜 다양한 촉매 반응 공정에 적용 가능
|
최대 35 bar의 가압 공정을 지원하며,
Plug & Play 방식으로 설치와 유지관리 용이
Specifications
모듈형 구조와 우수한 열·물질전달 성능을 기반으로, 연구실부터 생산 공정까지 일관된 반응 성능과 안정적인 Scale-up을 제공합니다.
실험실 규모
| 최대 압력 | 35 bar (500 psi) |
| 사용 재질 | 316 Stainless Steel, Nickel Alloy 718, PTFE, FFKM |
| 액체 유량 | 0.5 ~ 10 mL/min |
| 기체 유량 | 20 ~ 500 sccm |
| 최대 운전 온도 | 200°C |
파일럿 규모
| 최대 압력 | 35 bar (500 psi) |
| 사용 재질 | 316 Stainless Steel, Nickel Alloy 718, PTFE, FFKM |
| 액체 유량 | 10 ~ 100 mL/min |
| 기체 유량 | 300 ~ 5,000 sccm |
| 최대 운전 온도 | 200°C |
소규모 생산 규모
| 최대 압력 | 35 bar (500 psi) |
| 사용 재질 | 316 Stainless Steel, Nickel Alloy 718, PTFE, FFKM |
| 액체 유량 | 100 ~ 1,500 mL/min |
| 기체 유량 | 3 ~ 50 slm |
| 최대 운전 온도 | 200°C |
대규모 생산 규모
| 최대 압력 | 35 bar (500 psi) |
| 사용 재질 | 316 Stainless Steel, Nickel Alloy 718, PTFE, FFKM |
| 액체 유량 | 1 ~ 10 L/min |
| 기체 유량 | 30 ~ 500 slm |
| 최대 운전 온도 | 200°C |
