정밀제어의 모든 것 - TCU 활용 가이드
현대의 연구·산업 현장에서 정밀 온도 제어는 단순한 편의 기능이 아니라, 공정의 품질과 효율을 결정짓는 핵심 요소입니다. 화학 반응, 제약 생산, 반도체 제조, 배터리 공정 등 다양한 분야에서 온도 편차는 수율 저하와 품질 불안정으로 이어질 수 있습니다.
TCU(Temperature Control Unit)는 이러한 문제를 해결하는 장치로, 가열과 냉각을 모두 정밀하게 제어해 안정적인 공정을 가능하게 합니다. Huber 사의 온도 제어 장비 분야에서 세계적으로 인정받는 브랜드로, 높은 열효율, 콤팩트한 설계, 친환경 냉매 사용 등 차별화된 기술력을 갖추고 있습니다.
이번 시리즈에서는
1. TCU의 정의
2. TCU 사용 분야
3. 제품 특성 - Open bath & Closed bath
4. 제품 특성 - 공냉식 & 수냉식 제품의 차이
5. 제품 특성 - Heater
6. 특수 제품 및 사용 분야
7. 제품 선정 방법
까지 차례대로 다루며, 실험실부터 파일럿 스케일까지 적용 가능한 정밀 온도 제어 솔루션을 소개하겠습니다.
오늘은 그 첫 번째 주제로, TCU의 정의에 대해 살펴봅니다.

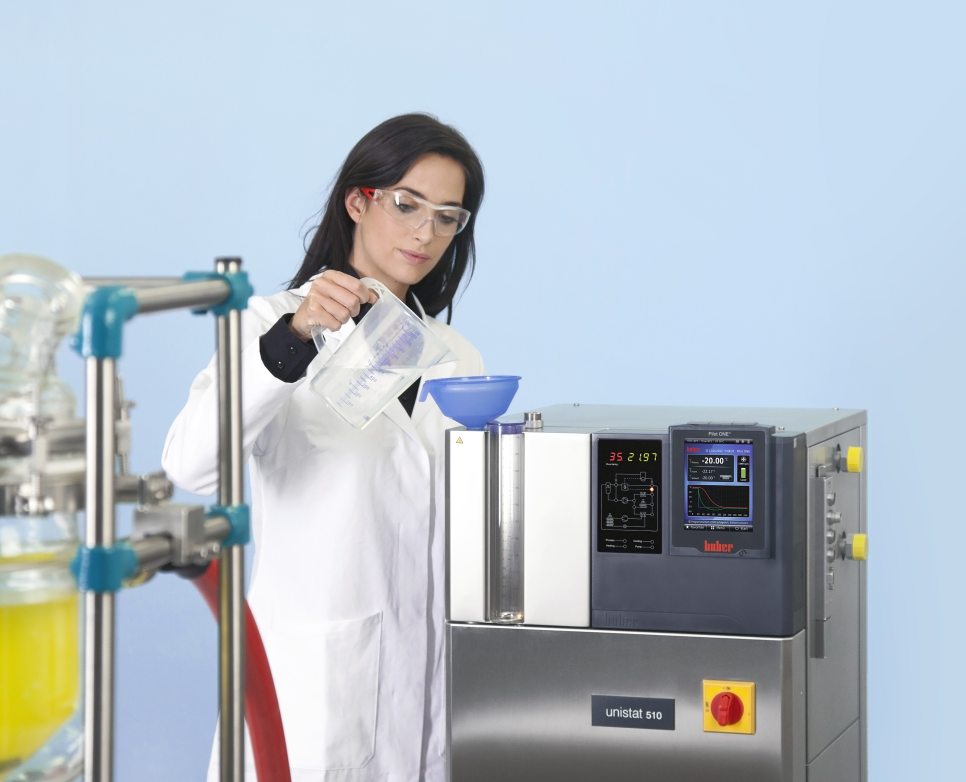

TCU란?
TCU(Temperature Control Unit)는 온도 조절 장치를 의미합니다. 장치 내부에는 Compressor, Pump motor, Main vessel, Heater가 내장되어 있으며, 열매체(오일, 물 등)를 순환시켜 목표 온도에 맞게 가열하거나 냉각합니다. 이 과정에서 직접적으로 공정물을 데우거나 식히는 것이 아니라, 반응기나 장비의 재킷을 통한 간접 온도 제어가 이루어집니다. TCU는 100°C부터 400°C까지 넓은 온도 범위를 지원하며, 하나의 모델이라도 수냉식과 공냉식 등 다양한 타입으로 세분화됩니다. 이러한 특징 때문에 '순환 장치(Circulator)'라고도 불립니다. 적용 범위는 Lab Scale부터 Pilot Scale까지 매우 넓습니다.
TCU의 주요 구성 요소
TCU는 온도를 정확하고 안정적으로 제어하기 위해 다음과 같은 구성 요소로 이루어져 있습니다.
1 가열 장치(Heater)
전기 히터나 스팀을 이용해 열매체를 가열합니다.
2 냉각 장치(Chiller)
냉매를 사용하여 열매체를 냉각합니다.
3 열교환기(Heat Exchanger)
가열 또는 냉각된 열매체를 반응기 재킷으로 전달하거나, 반응기에서 발생한 열을 흡수하여 열매체를 가열/냉각하는 역할을 합니다.
4 열매체(Heating Media)
오일이나 물 등, 열을 전달하는 유체입니다.
5 순환 펌프(Circulation Pump)
가열되거나 냉각된 열매체를 반응기 재킷 또는 열교환기로 순환시킵니다.
6 온도 센서(Temperature Sensor)
반응기 내부 또는 열 매체의 온도를 실시간으로 측정합니다.
7 제어 시스템(Control System)
PLC(Programmable Logic Controller) 또는 디지털 컨트롤러가 센서 데이터를 받아 설정 온도와 비교하여 가열·냉각 장치를 제어합니다.
8 HMI(Human-Machine Interface)
사용자가 온도를 설정하고, 상태를 모니터링하며 데이터를 기록할 수 있습니다.

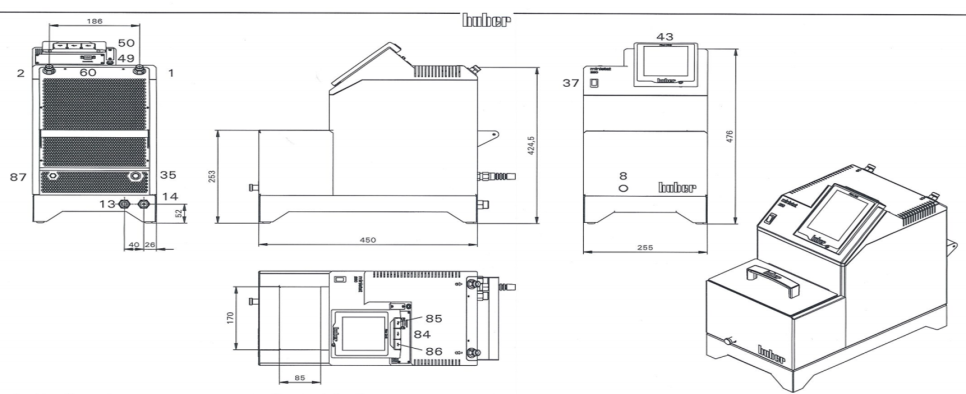

[그림 1] Ministat230 2D Drawing
* 1,2 : Oil 순환 라인 (IN&OUT)
* 13,14 : Cooling water line (수냉식일 경우)
* 43 : Pilot one (Touch panel)
열교환 효율 비교

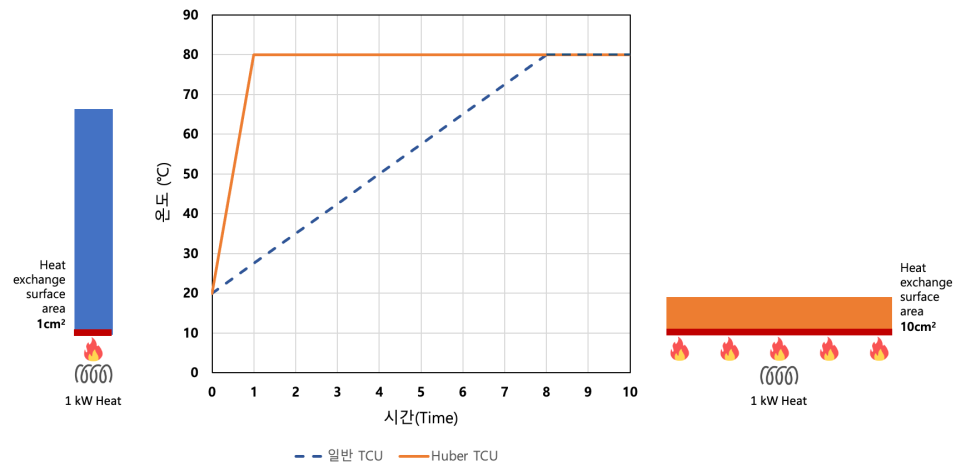

[그림 2] 일반 TCU와 Huber TCU의 열효율 차이 비교
TCU의 성능에서 중요한 요소 중 하나는 열 교환 면적입니다. 예를 들어 1kW의 가열 용량(heating power)이 1cm² 표면과 접촉하는 경우와 10cm² 표면과 접촉하는 경우를 비교하면 10cm²에서의 열전달 속도가 약 8배 빠릅니다. 이는 가열·냉각 시 맞닿는 면적이 넓을수록 목표 온도에 더 빨리 도달할 수 있다는 것을 의미합니다. Huber TCU는 이 면적 설계에서 높은 효율을 갖추고 있습니다.
왜 Huber TCU인가?
TCU는 다양한 제조사에서 생산하지만, Huber는 특히 열효율 설계에서 강점을 보입니다. 넓은 열 교환 면적과 최적화된 내부 구조 덕분에 동일 용량에서도 더 빠르고 안정적인 온도 제어가 가능합니다. 또한 제품 크기, 에너지 효율, 온도 안정성, 친환경 냉매 사용 등 여러 측면에서 산업 현장에 적합한 특성을 갖추고 있습니다.
Huber TCU 주요 장점
1 넓은 열 교환 면적 - 동일 용량 대비 열전달 속도가 빠릅니다.
2 콤팩트한 사이즈 - 국산 제품 대비 약 50% 작은 크기로 설치 공간 절약이 가능합니다.
3 작은 Main vessel 용량 - 전체 순환 총량이 적어 효율이 높습니다.
4 높은 온도 안정성 - 내부 센서가 많아 구간별 제어 신뢰도가 높습니다.
5 친환경 냉매 사용 - 국제 규제에 대응하며 내구성이 뛰어납니다. (일부 프레온 가스는 향후 사용 불가)
이러한 강점들은 Huber TCU가 소형 연구 장비부터 대형 산업 설비까지 폭넓은 공정 조건에 대응할 수 있는 이유입니다.
모델별 적용 예시
소형 애플리케이션

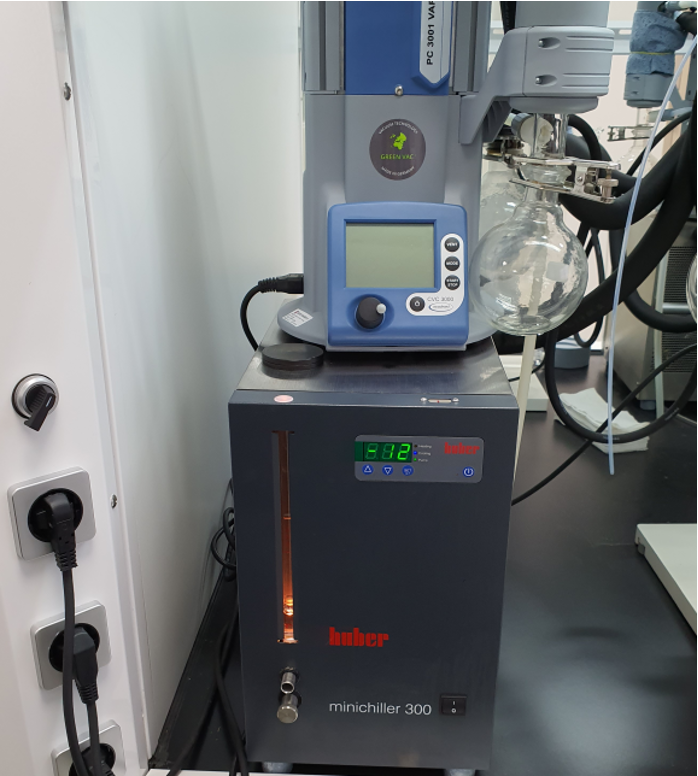

- Model : Minichiller 300 OLE
- Purpose : Cooling
- Temp range : -20 ~ 40°C
- Cooling power : 0.3kW
중형 애플리케이션

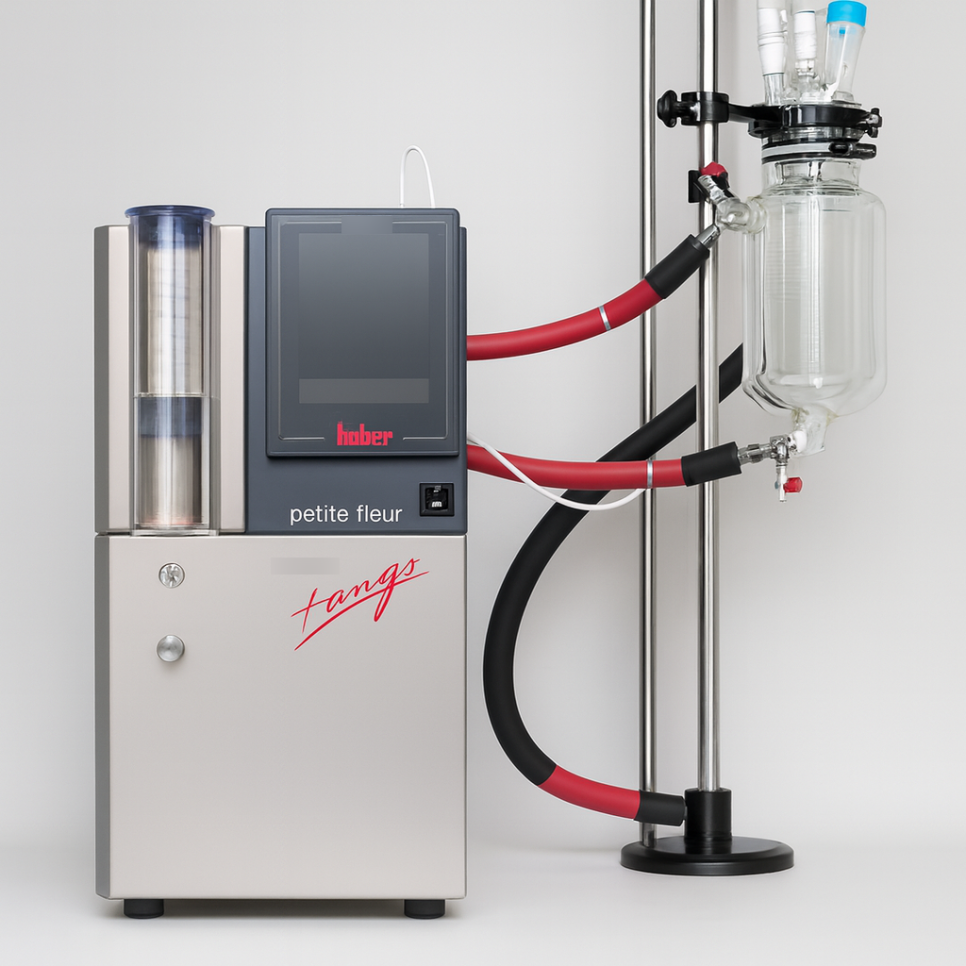

- Model : Petite Fleur
- Purpose : Cooling&Heating
- Temp range : -40 ~ 200°C
- Cooling power : 0.48kW
- Heating power : 2.0kW

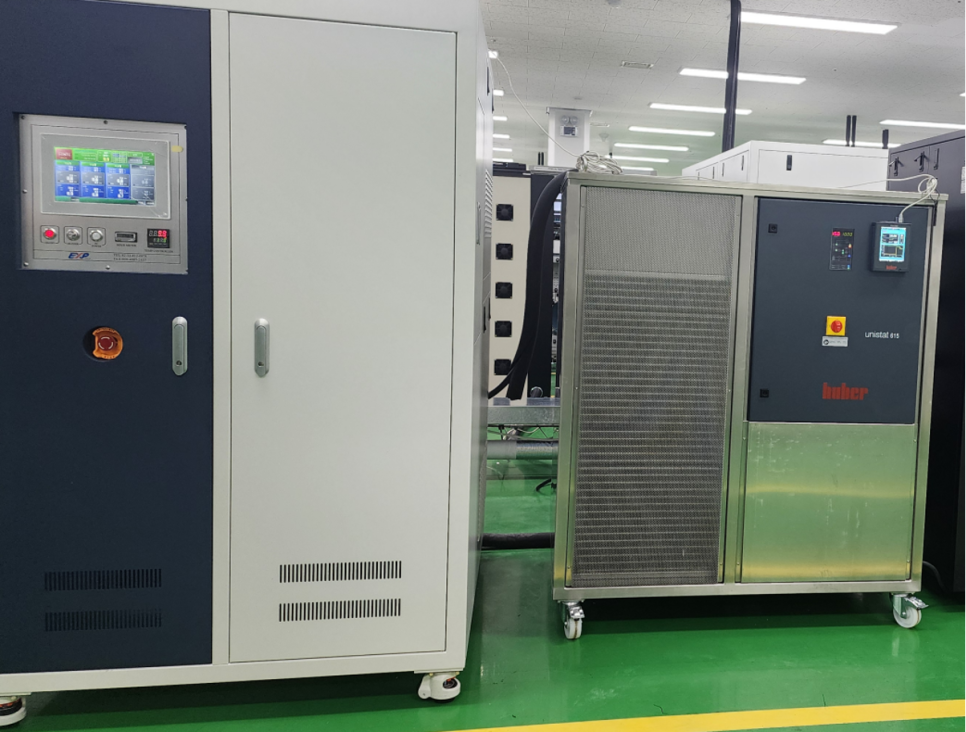

대형 애플리케이션
- Model : Unistat P615
- Purpose : Cooling&Heating
- Temp range : -60 ~ 200°C
- Cooling power : 9,5kW
- Heating power : 12kW
이번 글에서는 TCU의 정의와 구성, 그리고 Huber TCU가 갖는 기술적 장점에 대해 살펴보았습니다. 정밀한 온도 제어가 왜 중요한지, 그리고 이를 구현하기 위해 Huber가 어떤 차별화된 설계를 적용하고 있는지를 이해하는 데 좋은 글이 되었기를 바랍니다.
다음 편에서는 TCU 사용 분야에 대해 알아보겠습니다. 많은 관심 부탁드립니다. 감사합니다.
