최근 국내 산업계에서 초임계 유체 추출(Supercritical Fluid Extraction, SFE) 기술에 대한 관심이 뜨겁습니다. 친환경적이고, 잔류 용매가 없으며, 선택적인 추출이 가능하다는 장점 덕분에 식품, 의약품, 신소재, 재활용 등 다양한 분야에서 주목받고 있습니다. 하지만 동시에 초임계 추출은 단순히 기존 용매를 CO2로 바꾼 것뿐이며, 실험실의 작은 장비에서 공장의 큰 설비로 쉽게 옮겨갈 수 있다는 오해가 널리 퍼져있습니다. 결론부터 말하자면, 이는 사실과 다릅니다. 성공적인 초임계 추출 공정 개발은 단순한 ‘추출’이 아닌, 복잡한 물리화학적 현상을 이해하고 제어하는 ‘정밀 연구’에 가깝습니다.
이 기술 노트에서는 케미스카이에서 진행했던 연구 사례를 바탕으로, 어떻게 초임계 추출 연구를 체계적으로 접근해야 하는지, 그리고 실험실 결과를 성공적인 산업 공정으로 스케일업(Scale-up) 하기 위해 반드시 고려해야 할 핵심 매개변수는 무엇인지 심도 있게 다뤄보겠습니다.
인식의 전환 : 왜 '단순 추출'이 아닌 '정밀 연구'인가?
기존 용매 추출이 원료를 용매에 담가 성분을 씻어내는 과정에 가깝다면, 초임계 추출은 훨씬 더 동적인 상호작용입니다. 특히 초임계 CO2는 단순한 용매가 아니라, 추출 대상(Matrix)의 구조 자체에 영향을 미치는 활성 매개체입니다.
저희가 진행한 고밀도의 원료에서 사례를 예로 들어보겠습니다.
이처럼 문제의 본질을 용해가 아닌 팽윤과 확산으로 재정의하자, 우리가 찾아야 할 최적 조건의 방향성이 완전히 달라졌습니다. 무조건 압력을 높여 용해도를 올리는 것이 능사가 아니라, 적절한 온도와 압력으로 폴리머 구조를 가장 효과적으로 이완시키는 조건을 찾아야 했던 것입니다.
[그림 1] 초임계 CO2에 의한 고분자 매트릭스 팽윤 현상
초임계 CO2 분자들이 고분자 사슬 사이로 침투하여 구조를 팽창시키면, 내부에 갇혀 있던 목표 성분이 빠져나올 수 있는 경로가 열립니다.
이것이 바로 초임계 연구의 첫 단추입니다. 여러분이 다루는 원료가 천연물이든, 고분자든, 산업 폐기물이든, 초임계 유체가 원료의 물리적인 구조와 어떻게 상호작용하는가?를 먼저 고민해야 합니다.
체계적인 연구의 로드맵 : 4단계 스크리닝 전략
우리는 다음과 같은 4단계 전략을 제안합니다.
단계 | 목표 | 핵심 내용 |
1단계 | 기본 물성 매핑 | 온도와 압력 변화에 따른 추출률 경향성(Trend) 파악 (최소 유효 압력, 포화 압력, 최적 온도 확인) |
2단계 | 추출 동역학 탐구 | 추출 효율을 극대화하는 동적 방법론 적용 ("담금과 세척", "맥동 압력" 등) |
3단계 | 시너지 효과 발굴 | CO₂만으로 한계에 도달했을 때, 극성/비극성 공용매(Co-solvent)를 활용하여 추출 효율 증폭 |
4단계 | 경제성 평가 | 용매 대 원료 비율(S/F Ratio) 최적화를 통해 운영 비용을 예측하고 경제적인 공정 시간 도출 |
1단계 : 기본 물성 매핑 (Establishing the Basics)
가장 먼저 온도와 압력이라는 두 가지 핵심 변수가 추출에 미치는 영향을 파악해야 합니다.
- 압력 스크리닝: 온도를 60℃ 정도로 고정하고 150 bar부터 시스템 최대 압력까지 단계적으로 높여가며 추출 수율의 변화를 관찰합니다. 이를 통해 최소 유효 압력과 추출물 포화 압력을 파악할 수 있습니다.
- 온도 스크리닝: 파악된 유효압력을 고정하고, 40℃부터 시스템 최대 온도까지 온도를 변화시킵니다. 온도는 CO2의 밀도를 낮추지만, 추출물의 증기압을 높이고 매트릭스 내부 확산을 촉진하는 이중적 효과가 있어, 최적의 온도를 찾는 것이 매우 중요합니다.

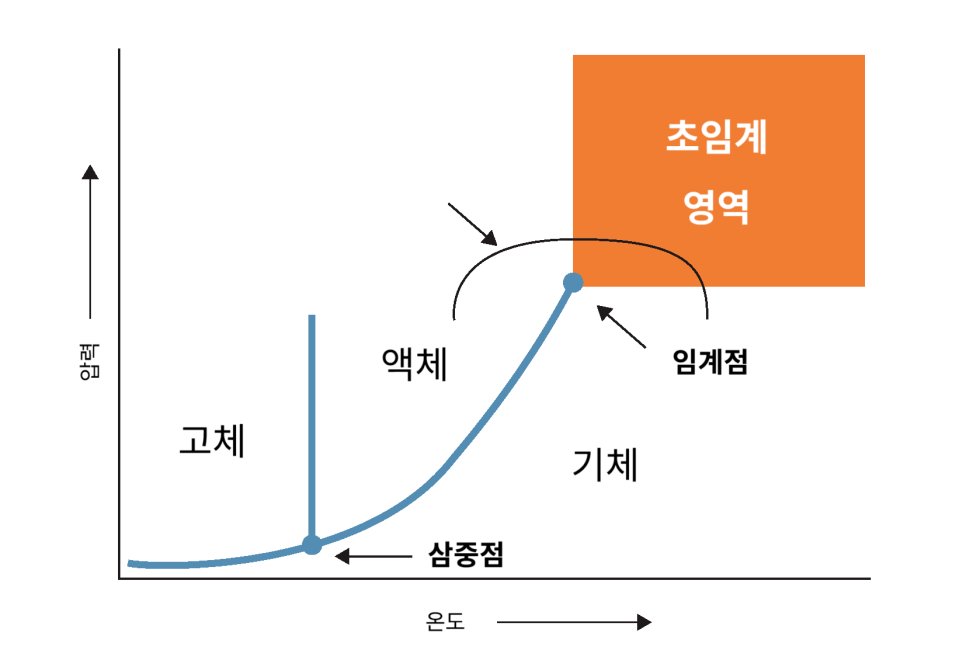

[그림 2] 이산화탄소(CO2)의 상평형도
초임계 CO2 분자들이 고분자 사슬 사이로 침투하여 구조를 팽창시키면, 내부에 갇혀 있던 목표 성분이 빠져나올 수 있는 경로가 열립니다.
2단계 : 추출 동역학 탐구 (Exploring Advanced Dynamics)
최적의 온도와 압력을 찾았다면, 이제 ‘어떻게’ 추출할 것인가를 고민해야 합니다.
- 담금과 세척 기법: CO2 흐름을 멈춘 채 고압 상태로 일정 시간 유지하여(담금), CO2가 원료 깊숙이 침투할 시간을 줍니다. 그 후 다시 CO2를 흘려주어(세척) 빠져나온 성분들을 수집합니다. 다공성이 낮고 단단한 원료에 매우 효과적인 기법입니다.
- 맥동 압력 기법: 압력을 주기적으로 높였다 낮추기를 반복하여, 마치 스펀지를 짜는 것처럼 원료에 물리적인 자극을 주어 물질 전달을 촉진하는 창의적인 방법입니다.
3단계 : 시너지 효과 발굴 (Uncovering Hidden Synergies)
CO2만으로 한계에 부딪혔을 때, 소량의 공용매(Co-solvent)는 다른 결과를 만들 수 있습니다.
- 극성 공용매: 에탄올 등의 극성 공용매를 함께 사용하여 추출 대상의 극성을 보완하여 용해도를 높입니다.
- 비극성 공용매: 헥산과 같은 비극성 공용매를 소량 사용하여 고분자의 팽윤을 더욱 촉진할 수 있습니다. 단지 CO2 유량의 5% 내외로 소량 첨가만으로도 추출 효율이 몇 배씩 증가하는 경우가 많습니다.
4단계 : 경제성 평가 (Kinetics & S/F Ratio)
아무리 추출이 잘 되어도 경제성이 없다면 상용화는 불가능합니다.
- S/F 비율 (Solvent-to-Feed Ratio) 최적화: 최적 조건에서 CO2의 유량과 추출 시간을 조절하며 원료 1kg을 처리하는 데 CO2 몇 kg이 필요한지를 측정합니다. 이는 스케일업 시 운영 비용을 결정하는 가장 중요한 데이터 중 하나입니다. 추출 시간-수율 곡선을 그려보면 공정의 경제적인 운용 시간을 결정할 수 있습니다.
연구실에서 공장으로 : 스케일업을 위한 5가지 핵심 변수
실험실에서 얻은 최적의 온도/압력 조건을 그대로 대형 설비에 적용한다고 해서 같은 결과가 나오지 않습니다. 스케일업 과정에서는 아래 변수들이 새로운 과제로 나타납니다.
- 용기 형상과 충진 밀도 (Vessel Geometry & Packing Density)
작은 용기에서는 CO2가 원료층 전체에 균일하게 흐르지만, 용기가 커지면 채널링(Channeling) 현상이 발생할 수 있습니다. 즉 CO2가 저항이 적은 특정 경로로만 흘러가며 대부분의 원료와 접착하지 못하는 문제입니다. 용기의 높이/직경 비율(Aspect Ratio)과 원료를 얼마나 균일하게 채우는지가 매우 중요해집니다.

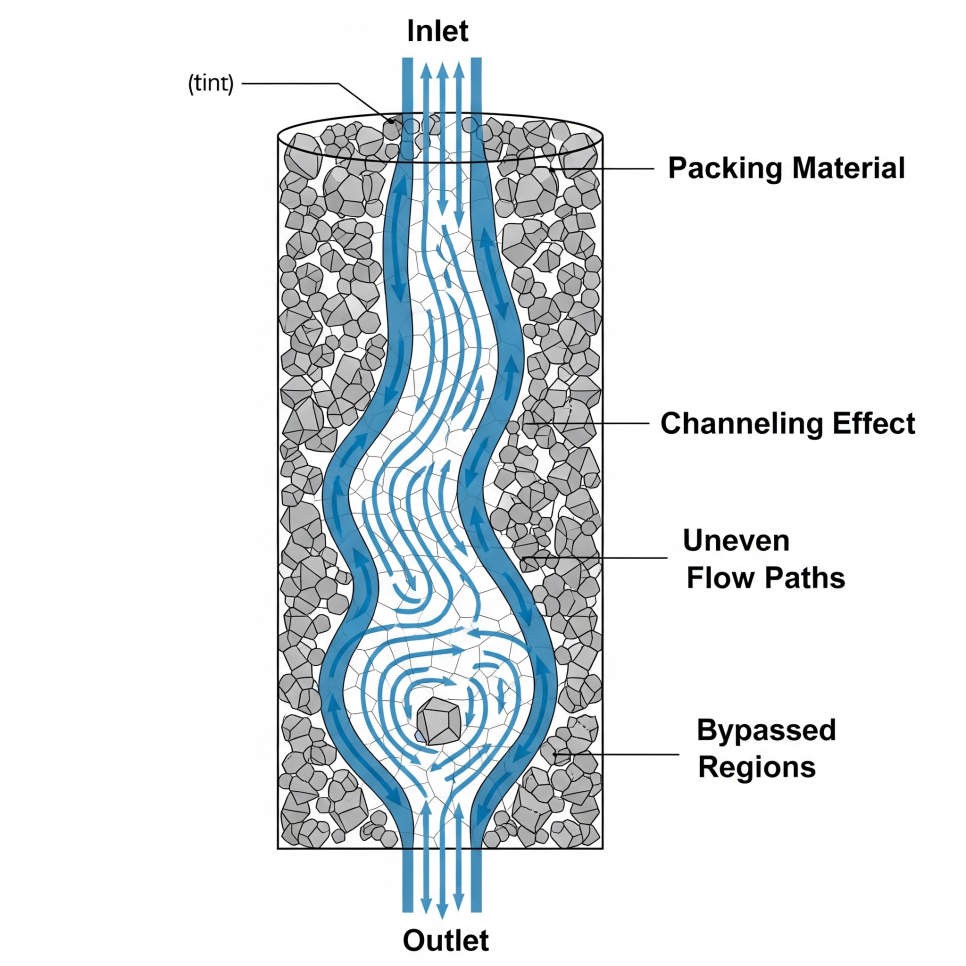

[그림 3] 스케일업 시 발생하는 채널링 효과
대형 추출조에서는 유체가 원료층을 균일하게 통과하지 못하고 특정 경로로만 흐르면서(채널링) 추출 효율이 급격히 저하될 수 있습니다.
- 물질 전달 한계 (Mass Trasfer Limitation)
원료 입자나 층의 두께가 두꺼워지면, CO2가 중심부까지 도달하고 추출된 성분이 다시 밖으로 빠져나오는데 훨씬 더 긴 시간이 걸립니다. 추출 시간은 단순히 부피에 비례하여 늘어나지 않으며, 확산 거리의 제곱에 비례하는 경향을 보입니다. 실험실에서 1시간 걸리던 추출이 공장에서는 10시간 이상 필요할 수도 있습니다.
- 열전달 문제 (Heat Transfer Problem)
초임계 CO₂가 압력이 낮아지면서 팽창할 때, 줄-톰슨 효과(Joule-Thomson effect)로 인해 온도가 급격히 떨어집니다. 실험실 규모에서는 문제가 안 되지만, 대규모 설비에서는 배관이나 분리조가 얼어붙어 막히는 심각한 문제를 일으킬 수 있습니다. 따라서 정밀한 열교환기 설계가 필수적입니다.

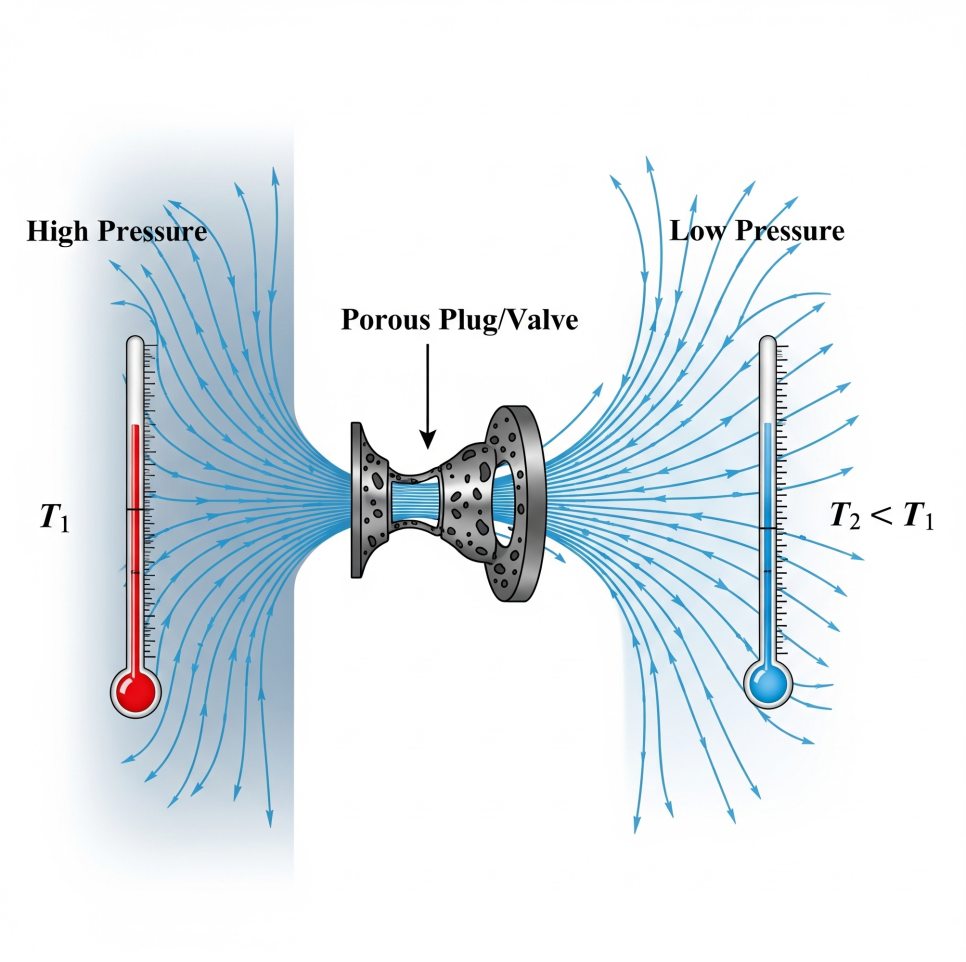

[그림 4] 줄-톰슨 효과(Joule-Thomson Effect)
고압 기체가 밸브나 노즐을 통과하며 급격히 팽창할 때 온도가 떨어지는 현상으로 대규모 공정에서는 배관 동결의 원인이 될 수 있습니다.
- S/F 비율의 현실화 (The Realistic S/F Ratio)
앞서 언급했듯, S/F 비율은 운영 비용과 직결됩니다. 실험실에서는 CO₂를 아낌없이 사용할 수 있지만, 산업 공정에서는 사용한 CO₂를 회수하고 재압축하는 비용까지 고려해야 합니다. 경제성 있는 S/F 비율을 달성하는 것이 스케일업의 성패를 좌우합니다.
- 분리 및 회수 효율 (Separation & Collection Efficiency)
용량의 CO₂ 가스와 함께 빠져나오는 추출물을 효율적으로 분리하고 회수하는 기술이 필요합니다. 압력을 단계적으로 낮추어 성분을 분별 분리하는 분획(Fractionation) 등, 분리 공정 자체에 대한 정교한 설계가 요구됩니다.
연구용 초임계 추출&스크리닝 장비

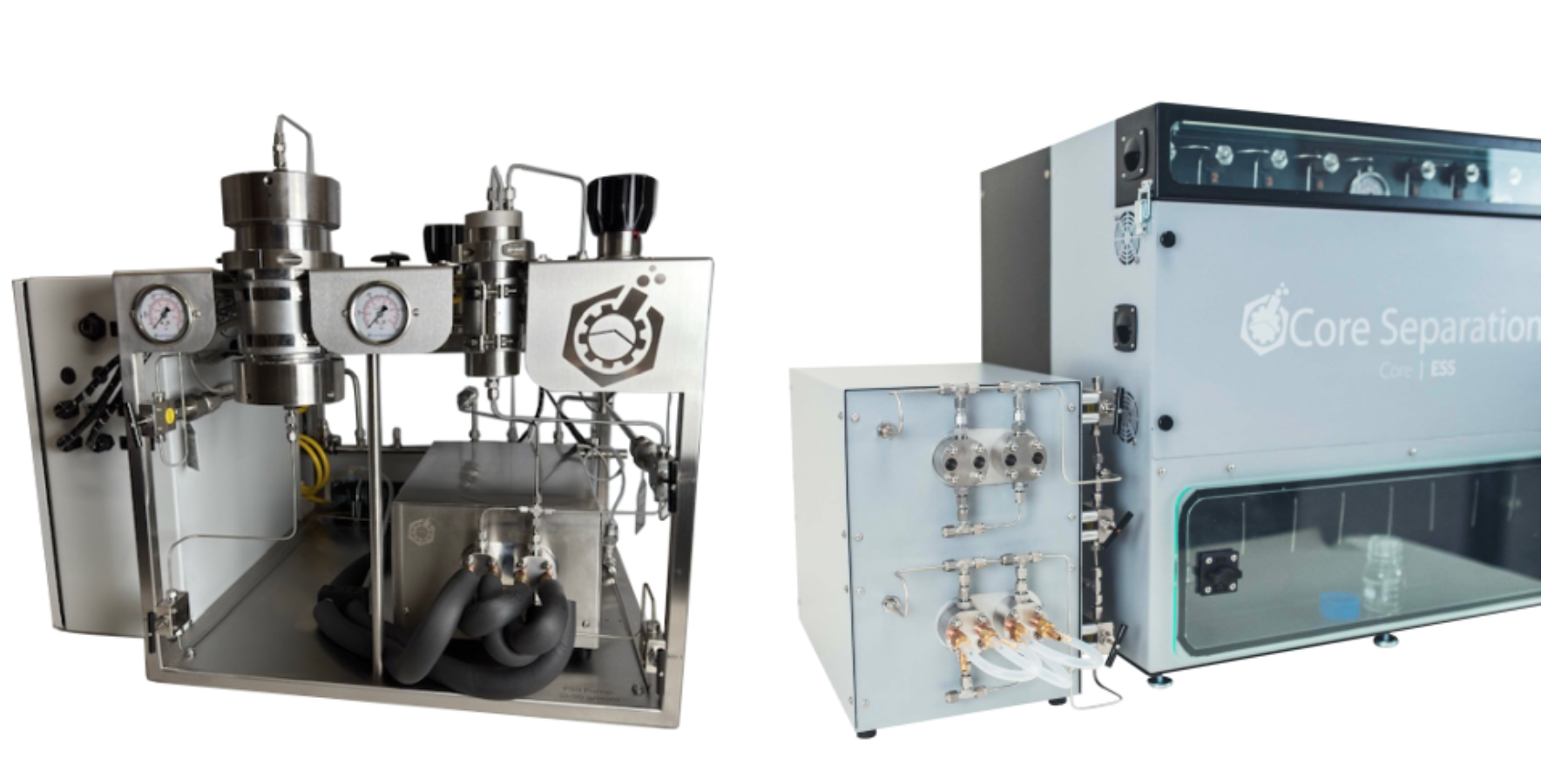

성공적인 공정 개발은 철저한 소규모 스크리닝 테스트에서 시작됩니다. Core Separations의 연구용 초임계 추출 시스템 또는 ESS System과 같은 스크리닝 장비는 최소한의 원료와 비용으로 최적의 가능성을 탐색하는 강력한 시스템입니다.
구분 | BenchTop Extraction System | ESS(Extraction Screening System) |
추출용기 | 50 / 100 / 500 mL 중 택 1 | 10 / 25 / 50 mL 중 4세트 선택 (세트 당 2개 추출 용기) |
최대압력 | 600 bar (설계압력 689 bar) |
최대 온도 | 150℃ | 100℃ |
CO2 최대유량 | 50 g/min |
공용매 최대유량 | 옵션 | 50 g/min |
질량유량계 범위 | 옵션 | 0.5 – 60 g/min |
수집 방식 | 사이클론 분리기 | 8개 추출용기 각각 개별 조건으로 순차적 수집 (자동화) |
적용 가능 옵션 | 공용매 펌프, 질량유량계 | - |
유틸리티 | 1 kW 급 공냉식 칠러, 실험실용 에어 컴프레셔, PC & 모니터 포함 |
시스템 | - 안전 : 시스템 알람 및 경고, 압력 파열 디스크
- 유량제어 : 압력 제어, 연산 제어, 유량 제어(옵션)
- 추가 기능 : 레시피 설정, 사용자별 권한, 차트 기록, 기록 내용 다운로드
| - 안전 : 시스템 알람 및 경고, 압력 파열 디스크
- 유량제어 : 압력 제어, 연산 제어, 유량 제어
- 추가 기능 : 레시피 설정, 사용자별 권한, 차트 기록, 기록 내용 다운로드
|
감이 아닌 과학으로 접근하라
초임계 유체 추출은 무한한 잠재력을 가진 매력적인 기술입니다. 하지만 그 잠재력을 현실로 만들기 위해서는 '대충 높은 압력과 온도를 가하면 되겠지'라는 막연한 기대를 버려야 합니다. 성공적인 초임계 기술 도입은 원료와 초임계 유체 간의 상호작용을 이해하는 과학적 탐구에서 시작하여, 체계적인 스크리닝을 통한 데이터 확보, 그리고 스케일업 과정의 핵심 변수들을 고려한 정밀한 공학적 설계로 완성됩니다. 이 기술 노트가 여러분의 초임계 추출 연구와 사업에 성공적인 이정표가 되기를 바랍니다.
